Cara Membaca Kode Penandaan Induktor SMD dengan Cepat dan Akurat

 Membaca kode numerik pada induktor smd memerlukan tiga elemen dasar: digit dasar dalam mikrohenri (μH), pengali, dan huruf "R" sebagai titik desimal.

· 1R0 = 1,0 μH

· 4R7 = 4,7 μH

· 100 = 10 μH

Teknisi memeriksa setiap induktor smd untuk memverifikasi tata letak papan. Basis data standar memperjelas nilai induktor smd selama perakitan. Menguasai pemilihan induktor smd dan mengetahui cara memilih induktor smd membantu para insinyur menempatkan induktor yang tepat ke dalam perangkat modern. Pengujian yang akurat memastikan bahwa setiap induktor beroperasi dengan andal.

Menguraikan Kode Numerik Induktor SMD

Komponen yang lebih besar biasanya mencetak tanda numerik langsung pada casing atasnya. Penandaan ini mengungkapkan parameter elektronik penting tanpa memerlukan pengukuran fisik.

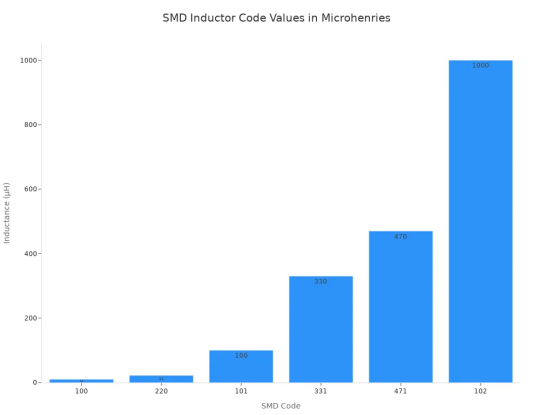

Aturan Kode Induktor SMD 3 Digit

Pabrikan sering kali menandai komponen standar menggunakan tiga digit angka. Notasi ini menstandarkan nilai induktor smd di seluruh lini manufaktur elektronik global.

Digit Penting dan Pengganda

Sistem tiga digit menggunakan aturan matematika sederhana:

· Dua Digit Pertama : Mewakili angka dasar penting utama.

· Digit Ketiga : Bertindak sebagai pengali pangkat sepuluh ($10^x$).

· Toleransi Standar : Umumnya menunjukkan toleransi komponen standar 5%.

Menguraikan Nilai Dasar Mikrohenry (μH).

Teknisi menguraikan kode numerik tiga digit dengan mengambil dua digit pertama sebagai nomor dasar. Mereka mengalikan nilai dasar ini dengan 10 pangkat digit ketiga. Perhitungan ini menghasilkan hasil akhir dalam mikrohenri (µH). Misalnya, kode '470' bernilai 47 µH, sedangkan '102' sama dengan 1.000 µH.

Sistem Penandaan 4 Digit yang Presisi

Komponen presisi tinggi menuntut akurasi numerik yang lebih besar pada papan sirkuit. Produsen menerapkan penandaan empat digit untuk menentukan toleransi yang lebih ketat dan peringkat yang tepat.

Konversi Nilai Toleransi Tinggi

Sistem empat digit memperluas aturan dasar tiga digit. Tiga karakter pertama membentuk angka penting. Karakter keempat memberikan kekuatan pengganda.

Contoh Kode Empat Digit

Seorang insinyur membaca kode induktor smd empat digit dengan mempertahankan tiga digit awal. Kode yang terbaca "1000" sama dengan 100 µH, karena $100 \kali 10^0 = 100$. Tanda "1001" menandakan 1.000 µH ($100 \kali 10^1$). Tata letak presisi ini memungkinkan pembacaan akurat untuk desain induktor smd bermutu tinggi.

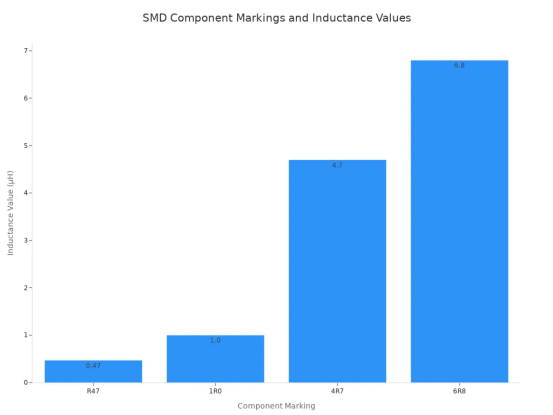

Konvensi Titik Desimal "R".

Induktansi di bawah 10 µH memerlukan penandaan desimal. Kode numerik menggunakan huruf "R" untuk mewakili posisi titik desimal ini.

Nilai Mikrohenry Pecahan

Karakter "R" bertindak langsung sebagai titik desimal pada label komponen induktansi rendah. Format ini mencegah kesalahan penandaan titik kecil selama pemeriksaan optik otomatis.

Contoh Penempatan Sub-Microhenry

Induktor smd kecil bertanda "R47" menghasilkan induktansi 0,47 µH. Induktor smd kelas menengah dengan "4R7" menghasilkan 4,7 µH. Teknisi dengan cepat menguraikan nilai induktor smd ini untuk memastikan penempatan tata letak yang benar. Setiap induktor pada papan catu daya memainkan peran penting. Memahami setiap penandaan induktor membantu menjaga keandalan rangkaian secara keseluruhan.

Penandaan dan Toleransi Alfanumerik Tingkat Lanjut

Perancang sirkuit sering kali mencetak huruf tambahan pada casing komponen. Karakter ini menunjukkan batasan kinerja yang ketat dan sistem unit khusus.

Akhiran Surat Toleransi

Akhiran huruf memperjelas seberapa besar penyimpangan induktor smd dari nilai induktansi nominalnya. Insinyur memeriksa kode akhiran ini untuk memastikan pengoperasian sirkuit yang akurat.

Toleransi Huruf Standar (J, K, M)

Huruf toleransi standar muncul tepat setelah kode numerik pada casing komponen. Setiap huruf besar mewakili margin persentase tertentu:

Misalnya, seorang teknisi membaca induktor daya 10 µH bertanda "100K" memiliki tunjangan varians 10%. Nilai sebenarnya dari induktor ini berkisar antara 9,0 µH dan 11,0 µH.

Klasifikasi Toleransi Ketat

Sirkuit frekuensi tinggi memerlukan perilaku komponen yang tepat. Pabrikan khusus menggunakan huruf tambahan seperti "B" (±0,1 nH), "C" (±0,2 nH), atau "D" (±0,5%) untuk standar toleransi yang sangat ketat. Toleransi ketat ini melindungi jaringan filter sensitif dari perubahan frekuensi yang tidak terduga.

Sistem Penunjukan Nanohenry (nH).

Aplikasi frekuensi tinggi memerlukan nilai induktansi kecil di bawah kisaran mikrohenry. Produsen menggunakan sistem notasi nanohenry untuk menandai bagian miniatur ini secara akurat.

Aturan Utama : Huruf "N" mewakili satuan nanohenry dan posisi titik desimal pada komponen kecil.

Menggunakan "N" untuk Nanohenries Desimal

Paket fisik yang lebih kecil tidak dapat memuat angka desimal yang panjang di permukaan atasnya. Desainer mengganti huruf "N" untuk menunjukkan titik desimal untuk peringkat nanohenry:

· 1N0 = 1,0 nH

· 4N7 = 4,7 nH

· 33N = 33 nH

· R10 = 100 nH (0,10 µH)

Mengonversi Nanohenri ke Mikrohenri

Teknisi mengubah nanohenry menjadi mikrohenry dengan membagi nilai nanohenry dengan 1.000. Induktor smd bertanda "47N" menghasilkan induktansi 47 nH. Mengonversi 47 nH menghasilkan 0,047 µH. Memahami langkah-langkah konversi ini membantu para insinyur memilih induktor smd yang tepat untuk papan RF frekuensi tinggi.

Basis Data Kode Referensi Silang

Label komponen yang tidak biasa dapat membingungkan teknisi selama perawatan rutin papan. Basis data industri dengan cepat menyelesaikan penandaan yang hilang atau khusus.

Menggunakan Buku Kode SMD

Insinyur berkonsultasi dengan alat referensi seperti Buku Kode SMD ketika penandaan fisik tidak sesuai dengan aturan numerik standar. Referensi ini mengkatalogkan ribuan kode pemasangan di permukaan, pinout, dan gaya paket dalam tabel pencarian yang terorganisir.

Pencarian Lembar Data Produsen

Vendor yang berbeda terkadang mencetak tanda kepemilikan pada induktor smd khusus . Pencarian lembar data pabrikan resmi mengonfirmasi nilai induktor smd yang tepat, peringkat kapasitas saat ini, dan dimensi paket fisik. Selalu verifikasi kode komponen khusus sebelum menyolder komponen pengganti ke sirkuit produksi langsung.

Mengidentifikasi Induktor SMD Tanpa Tanda

Komponen miniatur sering kali tidak memiliki nilai numerik yang tercetak pada permukaan luarnya. Teknisi mengandalkan ciri fisik, label papan, dan tes meteran dasar untuk mengidentifikasi induktor smd yang tidak bertanda.

Karakteristik Paket Fisik

Inspeksi visual memberikan petunjuk langsung tentang fungsi komponen. Mengamati material permukaan membantu pekerja mengkategorikan bagian yang tidak diketahui dengan benar.

Konstruksi Luka Kawat vs Konstruksi Multilapis

Insinyur membagi komponen menjadi jenis induktor smd yang berbeda berdasarkan struktur internal. Desain lilitan kawat menampilkan kumparan tembaga yang terlihat melilit inti pusat. Desain multilapis menyertakan pola konduktor internal di dalam badan keramik atau ferit. Jenis induktor smd yang berbeda ini melayani penyaringan kebisingan tertentu atau aplikasi penyimpanan energi dalam elektronik modern.

Perbedaan Warna dari MLCC dan Resistor

Teknisi membedakan induktor dari kapasitor keramik multilayer dengan memeriksa warna bodi luar. Induktor menampilkan badan ferit abu-abu tua atau hitam. Kapasitor menampilkan warna coklat kekuningan atau coklat muda di permukaan luarnya.

Diagnostik Multimeter Cepat

Instrumen genggam dasar mengonfirmasi identitas komponen dalam hitungan detik. Pengujian meteran memisahkan bagian magnetik dari kapasitor dan rangkaian terbuka.

Mengukur Resistensi DC Rendah (DCR)

Seorang teknisi menyetel multimeter digital untuk mengukur resistansi di seluruh terminal komponen. Sebuah induktor menunjukkan resistansi arus searah (DCR) yang sangat rendah. Meteran biasanya membaca nilai di bawah 5 ohm untuk komponen listrik standar.

Memeriksa Kontinuitas vs Kapasitor Terbuka

Multimeter mengeluarkan bunyi bip selama pemeriksaan kontinuitas pada induktor. Lingkaran kawat internal yang kontinu mengalirkan arus listrik frekuensi rendah dengan mudah. Sebaliknya, kapasitor yang tidak rusak memblokir arus searah dan menunjukkan pembacaan rangkaian terbuka.

Tip Diagnostik : Jika suatu komponen menunjukkan resistansi mendekati nol dan mempertahankan aliran listrik terus menerus, kemungkinan besar Anda mengukur induktor atau manik ferit, bukan kapasitor.

Penanda Referensi PCB

Lapisan layar sutra papan sirkuit tercetak menawarkan label identifikasi yang jelas. Tanda teks yang dicetak langsung di sebelah bantalan komponen memandu teknisi selama pekerjaan perbaikan.

Mengidentifikasi Penunjuk "L".

Desainer memberi label pada komponen papan menggunakan awalan alfanumerik standar. Huruf "L" secara khusus menunjukkan induktor standar pada skema rangkaian dan garis besar silkscreen.

Manik Ferit vs Induktor Daya

Perancang sirkuit membedakan induktor daya standar dari manik penekan frekuensi tinggi dengan mengevaluasi label sirkuit. Tabel berikut mengilustrasikan kode penanda umum yang ditemukan pada rakitan papan sirkuit tercetak:

Teknisi meninjau penanda ini untuk memilih komponen pengganti yang tepat. Mengenali label PCB mencegah pemasangan komponen ferit yang tidak tepat ke jalur filter daya.

Cara Menguji Induktor SMD

Pengaturan dan Perlengkapan LCR Meter

Teknisi memerlukan perangkat keras yang presisi untuk mengevaluasi parameter komponen kecil secara akurat. Peralatan khusus mencegah kebisingan elektromagnetik eksternal mendistorsi pengukuran.

Lead Uji Kelvin Empat Kawat

Sambungan Kelvin empat kabel mengisolasi resistansi kabel uji selama pengukuran. Dua sadapan menyuplai arus melalui induktor smd , sementara dua sadapan independen mengukur potensi penurunan. Kumparan primer induktor memerlukan sinyal uji yang bersih. Konfigurasi empat kabel ini menghilangkan kesalahan resistansi kontak pada komponen papan kecil.

Membasmi Parasit Liar

Perlengkapan pengujian memperkenalkan resistansi ekstra, kapasitansi, dan induktansi ke dalam loop pengukuran. Insinyur menggunakan peralatan uji khusus untuk mengisolasi nilai induktor smd kecil dari gangguan latar belakang:

Memilih Frekuensi Tes

Induktansi berubah pada frekuensi sinyal operasi yang berbeda. Teknisi mengonfigurasi peralatan uji agar sesuai dengan kondisi sirkuit yang tepat.

Parameter Lembar Data yang Cocok

Pabrikan menentukan nilai komponen standar pada frekuensi pengujian tetap. Sebuah induktor menunjukkan reaktansi magnetik variabel pada tingkat energi yang berbeda. Meteran uji harus menghasilkan frekuensi eksitasi yang sama seperti yang tercantum dalam dokumentasi komponen. Mencocokkan parameter ini menghasilkan pembacaan yang akurat untuk setiap induktor smd yang diuji.

Pengujian Daya vs Frekuensi Tinggi

Komponen induktor catu daya beroperasi pada kondisi frekuensi rendah antara 100 kHz dan 3 MHz. Sebaliknya, sirkuit RF memerlukan pengujian frekuensi tinggi mendekati 100 MHz atau lebih tinggi. Setiap induktor frekuensi tinggi berperilaku berbeda tergantung pada konstruksi inti. Memilih frekuensi pengujian yang tepat membantu para insinyur mengevaluasi kinerja induktor untuk aplikasi yang ditargetkan.

Prosedur Kalibrasi Perlengkapan

Kabel pengujian yang tidak dikalibrasi menyebabkan kesalahan pengukuran. Pengaturan pengujian yang tepat mengukur induktor tanpa kesalahan offset. Kalibrasi menghilangkan sisa karakteristik fisik dari kabel perlengkapan uji.

Melakukan Kalibrasi Terbuka

Teknisi mengikuti empat langkah terstruktur untuk mengkalibrasi perlengkapan dengan benar:

1. Atur rentang frekuensi pengukuran dan nyalakan meteran LCR untuk memungkinkan stabilisasi termal internal.

2. Periksa dan bersihkan port pengujian dan perlengkapan untuk memastikan tidak ada kerusakan fisik atau kontaminasi pada dielektrik atau konduktor.

3. Pasang standar Terbuka pada bidang referensi pengukuran dan jalankan kalibrasi Terbuka untuk mengukur dan menyimpan kapasitansi liar (biasanya 0,05–0,2 pF).

4. Pasang standar Short pada bidang referensi yang sama dan jalankan kalibrasi Short untuk menangkap dan mencatat induktansi sisa (biasanya 0,1–1 nH).

Melakukan Kalibrasi Singkat

Melakukan kalibrasi singkat akan menghilangkan sisa induktansi kabel. Teknisi menempatkan batang korslet tembaga padat pada kontak perlengkapan uji. Kalibrasi singkat melindungi induktor kecil dari pengukuran impedansi palsu. Langkah ini menetapkan garis dasar nol yang sebenarnya sebelum mengukur induktor smd individu. Kalibrasi yang tepat memastikan pembacaan yang sangat akurat untuk setiap induktor.

Diagnostik Listrik Tingkat Lanjut

Insinyur melakukan tes kelistrikan tingkat lanjut untuk memverifikasi komponen internal dan mencegah kegagalan sirkuit. Prosedur ini mengevaluasi bagaimana komponen magnetik berperilaku di bawah beban operasi nyata.

Mengukur Resistansi DC (DCR)

Teknisi mengukur resistansi arus searah pada belitan tembaga internal menggunakan meteran khusus. Nilai resistansi yang lebih rendah meningkatkan efisiensi daya total di dalam rakitan elektronik.

Mendeteksi Celana Pendek Antar-Berliku

Insulasi kawat internal menurun akibat tekanan listrik yang parah. Hubungan pendek antara loop kumparan internal secara drastis mengurangi induktansi keseluruhan. Teknisi membandingkan nilai resistansi yang diukur dengan spesifikasi induktor smd. Penurunan resistansi yang tiba-tiba akan menyebabkan kerusakan belitan internal dengan segera.

Efek Suhu pada DCR

Resistansi kawat tembaga meningkat secara alami seiring dengan meningkatnya suhu pengoperasian. Para insinyur menghitung pergeseran ketahanan termal untuk mencegah hilangnya energi pada pasokan listrik. Persamaan berikut memprediksi perubahan resistansi akibat tekanan termal:

$$\text{DCR} {\text{baru}} = \text{DCR} {25} \kali [1 + 0,00393 \kali (T_{\text{baru}} - 25)]$$

Panas tinggi meningkatkan ketahanan koil dan mengurangi kinerja sistem secara keseluruhan selama periode pengoperasian yang lama.

Mengevaluasi Faktor Kualitas (Q)

Faktor Kualitas mengukur seberapa efisien induktor smd menyimpan energi magnetik relatif terhadap kehilangan energi internalnya. Nilai Q yang lebih tinggi menunjukkan komponen yang lebih efisien.

Penilaian Kerugian Inti

Inti magnetik menghilangkan energi melalui histeresis dan arus eddy. Kerugian inti yang lebih rendah mempertahankan kekuatan sinyal yang kuat di seluruh sirkuit frekuensi tinggi. Insinyur memilih material berkualitas tinggi untuk meminimalkan timbulnya panas selama pengoperasian sehari-hari.

Performa Frekuensi Tinggi

Rangkaian frekuensi radio sangat bergantung pada Faktor Kualitas yang tinggi. Nilai Q yang tinggi mempertahankan sinyal yang jelas di seluruh aplikasi nirkabel yang menuntut.

Pengujian Arus Saturasi dan Bias

Arus searah mengubah kinerja magnetik di sirkuit konversi daya. Sistem pengujian menerapkan bias arus searah untuk mengevaluasi batas saturasi inti.

Roll-off Induktansi Di Bawah Beban

Ketika induktor daya SMD mencapai arus saturasi DC ($I_{sat}$), nilai induktansinya mengalami penurunan tajam dan signifikan. Melebihi arus saturasi DC menyebabkan beberapa efek operasional negatif:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Sirkuit peralihan daya memerlukan desain induktor smd yang kuat dengan peringkat arus tinggi. Jaringan komunikasi RF memprioritaskan frekuensi resonansi mandiri (SRF) dan nilai Faktor Kualitas (Q) yang tinggi.

Insinyur mengeksplorasi berbagai jenis induktor smd untuk memenuhi beragam tujuan operasional di seluruh aplikasi frekuensi tinggi.

Suku Cadang Pengganti Referensi Silang

Mengganti komponen yang sudah usang memerlukan kehati-hatian ekstra. Mempelajari cara memilih induktor smd untuk perbaikan melibatkan pencocokan ukuran tapak, tata letak bantalan, dan batas termal.

1. Tinjau parameter lembar data asli, dengan fokus pada $I_{sat}$, $I_{rms}$, dan DCR.

2. Konfirmasikan dimensi tapak untuk memastikan kompatibilitas bantalan.

3. Bandingkan calon komponen dengan kisaran suhu pengoperasian sirkuit target.

Memahami cara memilih induktor smd melindungi sirkuit dari kebisingan dan kegagalan komponen pada aplikasi kepadatan tinggi.

Teknisi menguasai diagnostik komponen dengan membaca kode tercetak, memverifikasi sifat fisik casing, dan menguji parameter magnetik dengan instrumen yang dikalibrasi. Disiplin pengujian yang ketat memerlukan menghilangkan parasit perlengkapan pada meter LCR sebelum mengukur induktor smd bernilai rendah. Pengukuran yang tepat memverifikasi resistansi DC dan mengonfirmasi peringkat induktansi di bawah frekuensi operasi standar. Menjaga lembar data dapat diakses menyederhanakan pemilihan induktor smd dan memandu teknisi tentang cara memilih induktor smd agar perbaikan papan berhasil. Seorang teknisi mengganti induktor yang rusak hanya setelah mencocokkan jejak fisik, batas arus saturasi, dan toleransi termal.

Pertanyaan Umum

Bagaimana cara teknisi mengidentifikasi induktor smd tanpa kode tercetak?

Seorang teknisi memeriksa warna tubuh dan mengukur resistansi DC rendah untuk mengidentifikasi induktor smd . Badan arang gelap dengan resistansi mendekati nol menunjukkan adanya kumparan magnet.

Tip Diagnostik Cepat : Selalu verifikasi label silkscreen PCB. Huruf "L" menegaskan kumparan magnet standar, sedangkan "FB" menunjukkan manik ferit.

Apa arti huruf “R” pada casing komponen?

Huruf "R" mewakili titik desimal untuk nilai di bawah 10 mikrohenri. Sebuah induktor kecil bertanda "4R7" menyediakan 4,7 mikrohenri. Format notasi ini mencegah kesalahan membaca titik desimal kecil yang tercetak selama perakitan papan otomatis.

Apa yang terjadi jika induktor melebihi arus saturasinya?

Ketika sebuah induktor melebihi batas arus saturasinya, induktansinya turun dengan cepat. Inti magnetik menjadi terlalu panas dengan cepat, sehingga mengurangi efisiensi daya rangkaian secara keseluruhan dan berisiko menyebabkan ketidakstabilan tegangan.

Mengapa para insinyur menggunakan kabel Kelvin empat kabel selama pengujian?

Kabel uji Kelvin empat kawat mengisolasi resistansi kabel uji selama pengukuran presisi tinggi. Dua sadapan memasok arus, sementara dua sadapan independen mengukur potensi penurunan. Pengaturan ini menghilangkan kesalahan resistansi kontak pada bagian papan kecil.

Apa perbedaan induktor dengan manik ferit?

Induktor menyimpan energi magnet untuk menyaring sinyal frekuensi rendah atau mengatur tegangan keluaran. Manik ferit menghilangkan kebisingan frekuensi tinggi secara langsung sebagai energi panas. Layar sutra PCB menandai manik-manik dengan "FB" bukan "L".

Toleransi apa yang diwakili oleh huruf "K"?

Akhiran huruf besar "K" menentukan margin toleransi ±10%. Induktor bertanda "100K" berkisar antara 9,0 dan 11,0 mikrohenri selama pengoperasian sirkuit normal.

Mengapa rangkaian frekuensi tinggi memerlukan bagian toleransi yang ketat?

Induktor frekuensi tinggi menuntut perilaku listrik yang tepat. Peringkat toleransi yang ketat melindungi jaringan filter sensitif dari perubahan frekuensi yang tidak terduga, memastikan transmisi sinyal stabil di seluruh aplikasi nirkabel modern.
