Penjelasan Induktor Kompatibel Keramik vs Ferit Berkualitas Tinggi

Insinyur mengevaluasi berbagai jenis induktor berdasarkan sifat material inti. Perangkat keramik Q tinggi menggunakan substrat keramik non-magnetik, yang beroperasi sebagai setara dengan inti udara. Perangkat ferit menggunakan inti keramik feromagnetik untuk memusatkan fluks magnet. Perbedaan struktural ini menciptakan pemisahan operasional yang jelas antar aplikasi. Induktor inti keramik unggul dalam penyaringan RF frekuensi sangat tinggi dan pencocokan impedansi. Sebaliknya, induktor yang kompatibel dengan ferit mendominasi konversi daya, desain kepadatan induktansi tinggi, dan penekanan EMI frekuensi rendah.

Faktor kualitas yang tinggi menunjukkan disipasi energi yang minimal. Metrik q ini mengukur efisiensi daya dan menciptakan penyaringan resonansi yang tajam dalam sistem RF frekuensi tinggi. Rugi-rugi inti, Resistansi Seri Ekuivalen, Frekuensi Resonansi Mandiri, dan Arus Saturasi secara langsung mengatur pemilihan komponen.

Kumparan Induktor Keramik Q Tinggi

Properti Substrat dan Inti Non-Magnetik

Substrat inti keramik menunjukkan perilaku fisik non-magnetik sepenuhnya. Desain sirkuit RF frekuensi ultra tinggi sangat bergantung pada substrat keramik non-magnetik yang kaku ini. Inti keramik non-magnetik menghilangkan konsentrasi fluks magnet internal dalam komponen RF. Substrat yang tahan lama ini berfungsi sebagai penopang fisik yang stabil untuk kumparan induktor inti udara selama produksi otomatis bervolume tinggi.

Substrat keramik menghasilkan disipasi energi inti nol selama pengoperasian berkelanjutan. Bahan inti feromagnetik menghilangkan energi listrik melalui siklus histeresis magnetik yang berkelanjutan. Sebaliknya, bahan keramik non-magnetik sepenuhnya mencegah efek histeresis magnetik internal. Akibatnya, kumparan induktor keramik mempertahankan induktansi stabil di berbagai amplitudo arus sinyal dalam aplikasi yang menuntut.

Metrik Kinerja ESR dan SRF

Kumparan induktor keramik non-magnetik mencapai Resistensi Seri Setara yang sangat rendah pada frekuensi operasional tinggi. Resistansi nyata yang minimal mengurangi pembuangan panas yang tidak diinginkan selama transmisi sinyal berdaya tinggi. Karakteristik kehilangan rendah yang kritis ini menjaga integritas sinyal halus dalam ujung depan sirkuit penerima rf yang sensitif. Sistem elektronik menjaga efisiensi transfer energi maksimum sebagai akibat langsungnya.

Kumparan induktor keramik juga menghasilkan metrik Frekuensi Resonansi Mandiri yang sangat tinggi dalam desain gelombang mikro. Frekuensi resonansi yang lebih tinggi memperluas pita frekuensi operasional induktor yang dapat digunakan secara signifikan. Insinyur RF mencapai perilaku rf yang dapat diprediksi di seluruh pita frekuensi multi-gigahertz yang luas karena substrat keramik non-magnetik meminimalkan kapasitansi parasit yang tidak diinginkan antara lilitan kawat yang berdekatan.

Efek Kulit dan Batas Puncak Q

Sinyal RF frekuensi tinggi bergerak secara eksklusif di sepanjang permukaan luar tipis konduktor kawat logam. Efek kulit fisik ini meningkatkan hambatan arus bolak-balik nyata di dalam kumparan induktor secara signifikan. Frekuensi operasional yang lebih tinggi memaksa pembawa muatan listrik ke lapisan permukaan konduktor yang semakin tipis, menurunkan efisiensi q secara keseluruhan secara bertahap pada frekuensi yang lebih tinggi.

Kapasitansi belitan parasit menciptakan jalur kebocoran arus tambahan pada frekuensi rf gigahertz yang ekstrim. Kapasitansi parasit liar ini berdampak negatif pada metrik kinerja frekuensi tinggi di atas batas desain tertentu. Akibatnya, faktor q turun dengan cepat melampaui ambang batas operasional resonansi induktor puncak. Perancang komponen harus memperhitungkan penurunan faktor kualitas yang cepat selama tata letak.

Mekanika Induktor Kompatibel Ferit

Kepadatan Permeabilitas dan Induktansi

Bahan inti keramik ferit menunjukkan permeabilitas magnetik yang tinggi dibandingkan dengan substrat non-magnetik. Struktur feromagnetik memusatkan garis fluks magnet dengan sangat efisien di dalam struktur inti. Konsentrasi fisik ini menghasilkan kepadatan induktansi yang tinggi dalam faktor bentuk fisik yang sangat kompak. Para insinyur merancang rakitan elektronik yang lebih kecil karena induktor ferit meningkatkan kekuatan medan magnet internal secara signifikan.

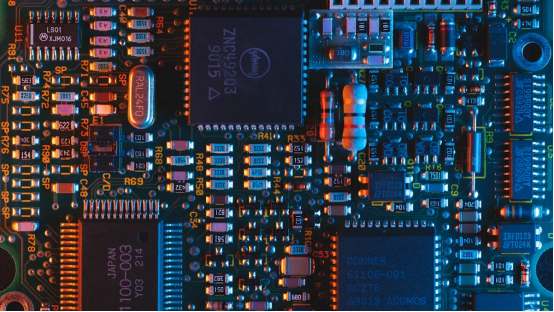

Komponen induktor kecil yang kompatibel menyimpan energi magnet yang besar karena permeabilitas yang unggul ini. Proses manufaktur otomatis modern sangat bergantung pada komponen induktif mini ini. Sirkuit manajemen daya menggunakan induktor kompak untuk menghemat real estate papan sirkuit cetak yang berharga. Modul daya kompak mencapai efisiensi konversi yang tinggi karena inti ferit memaksimalkan kepadatan fluks.

Batas Saturasi Inti Ferit vs. Inti Besi

Inti ferit menampilkan trade-off operasional yang berbeda dibandingkan dengan bahan inti besi murni. Struktur ferit feromagnetik menghasilkan kehilangan inti yang lebih rendah pada frekuensi peralihan yang tinggi. Kerugian operasional yang rendah ini mengurangi pembuangan panas secara keseluruhan pada konverter daya kepadatan tinggi. Akibatnya, modul catu daya yang rumit menjadi lebih dingin selama pengoperasian frekuensi tinggi yang berkelanjutan.

Inti besi murni memberikan ambang saturasi magnet yang lebih tinggi dibandingkan perangkat ferit keramik. Bias arus searah yang besar memaksa material ferit mengalami saturasi magnetik dengan cukup cepat. Induktor yang kompatibel dengan ferit memerlukan evaluasi peringkat bias DC yang cermat untuk menghindari penurunan induktansi secara tiba-tiba dalam kondisi beban arus searah yang berat. Desainer menghitung margin keamanan untuk mencegah kejenuhan.

Histeresis dan Kerugian Arus Eddy

Kapasitas penyimpanan energi bergantung langsung pada karakteristik material inti dalam rangkaian daya. Resistivitas listrik yang tinggi di dalam ferit keramik membatasi aliran arus eddy selama transisi cepat. Menekan arus internal ini melindungi kumparan induktor sensitif dari kerusakan termal yang dahsyat. Manajemen panas yang efisien memperpanjang masa pengoperasian dalam sistem elektronik komersial yang ringkas.

Medan magnet bolak-balik menghilangkan energi listrik melalui siklus histeresis terus menerus dalam bahan feromagnetik. Formulasi ferit yang dioptimalkan meminimalkan loop histeresis struktural selama peristiwa peralihan. Perancang sirkuit memilih kumparan induktor yang andal ini untuk meningkatkan efisiensi konverter sekaligus menjaga induktansi stabil di berbagai lingkungan termal. Kumparan induktor khusus mempertahankan nilai induktansi yang konsisten di seluruh beban yang berubah.

Membandingkan Kinerja Faktor Q Inti

Memahami Faktor Q Tinggi di RF

Sirkuit frekuensi radio memproses sinyal frekuensi tinggi dengan presisi ekstrim dalam arsitektur nirkabel modern. Para insinyur mengevaluasi faktor kualitas untuk mengukur efisiensi induktif secara akurat dalam aplikasi frekuensi tinggi yang menuntut ini. Metrik dasar ini mewakili rasio numerik yang tepat antara energi reaktif yang disimpan dan daya resistif yang hilang di dalam perangkat induktif. Nilai q yang tinggi menunjukkan bahwa induktor menyimpan energi magnet secara efisien selama operasi tanpa mengubah daya listrik yang signifikan menjadi energi panas yang terbuang. Perancang komponen memilih komponen induktif dengan efisiensi tinggi untuk memastikan amplifikasi sinyal maksimum di jalur komunikasi nirkabel yang rumit. Insinyur mengandalkan parameter komponen yang tepat ini untuk mengoptimalkan jaringan pencocokan frekuensi tinggi.

Bahan keramik non-magnetik mencegah kehilangan inti internal pada frekuensi RF tinggi. Perangkat keramik khusus ini mempertahankan karakteristik resonansi yang luar biasa karena substrat non-magnetik sepenuhnya menghilangkan histeresis dan mekanisme degradasi berbasis inti. Sebaliknya, bahan ferit menimbulkan disipasi energi tambahan pada frekuensi rf multi-gigahertz karena pergerakan dinding domain dalam struktur kristal feromagnetik. Akibatnya, komponen keramik non-magnetik tetap menjadi pilihan teknis unggul untuk aplikasi pemrosesan RF frekuensi tinggi di mana insinyur desain menuntut penghematan energi yang optimal, distorsi sinyal rendah, dan kinerja yang andal dalam pengoperasian berkelanjutan. Sifat fisik yang melekat ini memungkinkan pemrosesan sinyal yang stabil pada rentang suhu yang luas.

Kehilangan Energi dan Ketajaman Resonansi

Resistansi internal menyebabkan hilangnya listrik di dalam gulungan kawat komponen dan struktur inti selama transmisi sinyal. Meminimalkan resistensi ac nyata ini akan meningkatkan integritas sinyal secara keseluruhan di seluruh saluran komunikasi sensitif dan amplifier dengan kebisingan rendah. Dalam rangkaian filter, faktor kualitas (Q) secara langsung menentukan bandwidth dan respons puncak. Meninggikan faktor Q akan mempersempit bandwidth, membuat puncak band-pass secara signifikan lebih tajam dan dengan demikian meningkatkan selektivitas rangkaian. Sistem RF mencapai isolasi sinyal yang lebih jelas ketika pita sandi sempit menyaring kebisingan elektromagnetik latar belakang secara efektif.

Untuk mencapai transisi frekuensi yang curam dan tajam dalam filter band-pass memerlukan faktor Q yang lebih tinggi, yang secara langsung meningkatkan selektivitas meskipun ada potensi trade-off dalam komponen non-linearitas. Perangkat keramik tinggi mengisolasi frekuensi transmisi target secara efektif sekaligus memblokir sinyal saluran berdekatan yang tidak diinginkan. Perilaku resonansi yang tajam ini memungkinkan ujung depan penerima RF menangkap sinyal masuk yang lemah dengan bersih tanpa distorsi. Sebaliknya, respons bandwidth yang lebih luas pada perangkat dengan efisiensi lebih rendah memungkinkan interferensi harmonik yang tidak diinginkan ke dalam tahap pemrosesan RF yang sensitif, sehingga menurunkan kejernihan sinyal secara keseluruhan.

Kurva Q yang Bergantung pada Frekuensi

Frekuensi pengoperasian mengubah metrik efisiensi induktif secara terus menerus di seluruh spektrum frekuensi daripada mempertahankan nilai statis. Bahan inti struktural dan konfigurasi belitan konduktor membentuk kurva operasional spesifik yang bergantung pada frekuensi untuk masing-masing kelompok komponen. Pada frekuensi rendah, resistansi belitan arus searah sederhana mendominasi disipasi energi perangkat secara keseluruhan. Ketika frekuensi operasional naik ke rentang megahertz, impedansi reaktif induktif meningkat dengan cepat, sehingga meningkatkan metrik efisiensi komponen menuju nilai karakteristik puncak. Memahami titik transisi ini membantu para insinyur mencegah penurunan daya yang parah di seluruh tahapan sirkuit aktif.

Kurva operasional akhirnya mencapai nilai puncak maksimumnya sebelum kapasitansi parasit antar belitan menyebabkan penurunan operasional yang cepat. Komponen keramik non-magnetik mencapai metrik efisiensi puncaknya pada frekuensi gelombang mikro yang tinggi karena inti keramik yang setara dengan udara tidak memiliki disipasi inti magnetik yang bergantung pada frekuensi sepenuhnya. Sebaliknya, perangkat ferit mencapai efisiensi maksimumnya pada frekuensi operasional yang jauh lebih rendah karena perubahan permeabilitas magnetik yang kompleks dan efek dispersi inti. Insinyur desain sirkuit memeriksa kurva frekuensi spesifik ini dengan cermat selama evaluasi tata letak untuk memastikan induktor beroperasi mendekati titik efisiensi puncak absolutnya dalam pita frekuensi target yang ditentukan.

Skenario Aplikasi dan Peran Sirkuit

Penyaringan RF dan Jaringan Pencocokan

Komponen keramik ber-Q tinggi memainkan peran penting dalam komunikasi nirkabel frekuensi tinggi. Sistem RF memerlukan pencocokan impedansi yang tepat untuk memaksimalkan transmisi energi antar tahapan rangkaian. Desain keramik memberikan stabilitas luar biasa dan kehilangan penyisipan yang rendah di dalam filter band-pass multi-gigahertz. Pemancar mencapai transfer daya maksimum ketika jaringan yang cocok membatalkan ketidakcocokan impedansi reaktif secara efektif.

Insinyur menentukan bagian keramik untuk tugas pengkondisian sinyal RF umum di seluruh jalur komunikasi sensitif. Komponen-komponen ini menjaga parameter penyetelan yang akurat dalam rangkaian pencocokan antena. Pengkondisian sinyal RF yang andal mencegah pantulan sinyal dan meminimalkan distorsi di seluruh modul transceiver aktif. Perangkat nirkabel modern mengandalkan pencocokan yang stabil untuk menjaga saluran transmisi tetap bersih.

Induktor Catu Daya Mode Sakelar

Regulator switching memerlukan inti magnetik yang mampu menyimpan energi listrik dinamis secara efisien. Induktor yang kompatibel dengan ferit memusatkan fluks magnet untuk menghasilkan induktansi tinggi dalam modul daya kompak. Konverter arus searah menggunakan komponen ini untuk mengatur fluktuasi arus selama siklus peralihan cepat. Permeabilitas magnetik yang tinggi memungkinkan kepadatan energi maksimum di dalam paket fisik kecil.

Topologi konversi daya memerlukan kumparan induktor yang tahan lama untuk menangani beban arus searah yang berat. Komponen-komponen ini mempertahankan tingkat arus yang tinggi sambil mempertahankan induktansi yang memadai pada suhu operasional yang berfluktuasi. Insinyur memilih geometri inti yang sesuai untuk membatasi saturasi inti dalam konverter buck. Penyimpanan energi yang efisien mengurangi kerugian konversi dan mencegah kelebihan beban termal di dalam pasokan listrik yang padat.

Penindasan EMI dan Penyaringan Diferensial

Penyaringan interferensi elektromagnetik melindungi sirkuit analog yang sensitif dari kebisingan saluran listrik. Komponen magnetik khusus menekan mode diferensial yang tidak diinginkan dan kebisingan frekuensi tinggi mode umum menggunakan mekanisme operasional tertentu.

Beragam aplikasi dan penggunaan kumparan induktor memastikan pengendalian kebisingan yang optimal dalam sistem yang kompleks. Perancang menggunakan kumparan induktor untuk membersihkan titik masuk daya dan menjaga integritas sinyal.

Pedoman Seleksi Insinyur Desain

Margin SRF dan Manajemen Parasit

Memilih komponen yang benar memerlukan evaluasi ketat terhadap frekuensi operasi relatif terhadap batas resonansi diri komponen. Kapasitansi parasit antar belitan menyebabkan induktor bertindak seperti rangkaian tangki resonansi di dekat Frekuensi Resonansi Mandiri. Insinyur menghindari lonjakan impedansi yang tidak dapat diprediksi dengan mempertahankan margin yang lebar antara sinyal pengoperasian dan resonansi komponen. Pedoman umum industri mengamanatkan bahwa frekuensi operasional maksimum tidak boleh melebihi sepertiga (33,3%) dari SRF.

· Desain Sirkuit RF (Operasi 100 MHz): SRF 150 MHz memberikan jarak bebas yang tidak mencukupi; insinyur harus menargetkan SRF minimal 200 MHz.

· Margin Keandalan Tinggi: Desain sistem membatasi frekuensi pengoperasian hingga sekitar 30–50% dari SRF.

· Persyaratan Program Luar Angkasa: Aplikasi ruang kritis secara ketat menerapkan rasio 3:1 antara komponen SRF dan frekuensi operasional.

Bias DC dan Batas Arus Saturasi

Insinyur desain menghadapi trade-off yang berbeda mengenai kepadatan penyimpanan energi dan stabilitas komponen ketika memilih kumparan induktor . Komponen feromagnetik memusatkan fluks magnet secara efektif, tetapi arus searah yang kuat mengurangi permeabilitas inti. Degradasi magnetik ini menurunkan induktansi total, mengubah penyetelan filter, dan mengurangi efisiensi transfer energi di seluruh rangkaian catu daya. Komponen keramik ber-Q tinggi sama sekali tidak memiliki inti magnet, sehingga memberikan induktansi yang stabil di seluruh level sinyal yang berfluktuasi.

Insinyur menentukan peringkat arus saturasi dengan hati-hati untuk mencegah kerusakan sirkuit yang tidak terduga pada beban berat. Catu daya memerlukan aliran energi terus menerus tanpa penurunan tegangan yang parah. Perancang memilih bahan inti yang mempertahankan induktansi stabil melewati lonjakan arus puncak yang diperkirakan. Evaluasi bias yang tepat menjamin kinerja rangkaian yang optimal selama kondisi beban penuh.

Koefisien Termal dan Kendala Jejak

Ekspansi termal mengubah dimensi kumparan fisik, mengubah kinerja inti dan penyetelan sistem dalam jaringan pencocokan sensitif. Substrat keramik menawarkan stabilitas termal yang unggul dibandingkan bahan organik, mempertahankan nilai q yang tepat di lingkungan industri yang keras. Tata letak papan sirkuit cetak yang ringkas memerlukan tapak fisik yang kecil tanpa mengorbankan kinerja kelistrikan komponen.

Insinyur menyeimbangkan batas real estat dengan persyaratan pembuangan panas selama pemilihan komponen. Jaringan pencocokan frekuensi tinggi memerlukan toleransi yang ketat untuk menjaga efisiensi sistem. Komponen RF yang ringkas menghadirkan presisi penyetelan yang andal di dalam perangkat elektronik portabel yang padat tanpa menimbulkan panas berlebih.

Desainer mengevaluasi berbagai jenis induktor untuk mengoptimalkan kinerja rangkaian. Komponen inti keramik mempertahankan metrik faktor q yang tinggi di seluruh pita operasional rf multi-gigahertz. Sebaliknya, induktor yang kompatibel dengan ferit memaksimalkan kepadatan induktansi total untuk aplikasi konversi daya.

Insinyur memilih komponen keramik non-magnetik untuk menjaga integritas sinyal RF di dalam jaringan pencocokan antena. Perangkat non-magnetik ini mencegah penurunan induktansi karena bias. Bahan ferit menangani penyimpanan energi berdaya tinggi. Perancang sirkuit harus memverifikasi kurva q pabrikan, mengamati margin keamanan SRF, dan mengevaluasi saturasi arus searah selama tata letak papan.

Pertanyaan Umum

Mengapa induktor inti keramik menawarkan frekuensi resonansi diri yang lebih tinggi daripada opsi ferit?

Substrat keramik non-magnetik sepenuhnya menghilangkan kehilangan inti magnetik internal. Bahan tahan lama ini menghasilkan kapasitansi parasit minimal antara lilitan kawat yang berdekatan. Akibatnya, perangkat keramik mempertahankan sifat induktif yang stabil dan mencapai peningkatan metrik frekuensi resonansi diri dalam rangkaian gelombang mikro frekuensi tinggi.

Bagaimana arus searah mempengaruhi kinerja komponen ferit pada catu daya?

Arus searah menciptakan medan magnet yang kuat di dalam bahan feromagnetik. Bias arus yang besar memaksa inti ferit menuju saturasi magnetik dengan cepat. Degradasi magnetik ini mengurangi keseluruhan induktansi secara signifikan, mengubah penyetelan filter dan menurunkan efisiensi konversi energi di dalam catu daya mode saklar kepadatan tinggi.

Faktor apa yang menentukan pemilihan kumparan induktor untuk jaringan pencocokan RF?

Insinyur memprioritaskan disipasi sinyal minimal dan batas toleransi yang tepat untuk jaringan pencocokan RF. Perangkat keramik non-magnetik mempertahankan faktor Q yang tinggi dan induktansi yang stabil pada frekuensi multi-gigahertz. Memilih bagian-bagian ini mencegah pantulan sinyal, menjaga sensitivitas penerima front-end, dan mengoptimalkan transfer energi melalui transceiver frekuensi tinggi.

Bagaimana berbagai jenis induktor mengontrol kebisingan rangkaian?

Berbagai jenis induktor menargetkan profil kebisingan tertentu di seluruh arsitektur sirkuit. Manik-manik ferit menyerap energi frekuensi tinggi dan menghilangkan panas. Tersedak mode umum menghilangkan gangguan saluran yang tidak diinginkan. Sementara itu, kumparan induktor keramik mempertahankan penyaringan sinyal murni di jalur transmisi frekuensi tinggi yang sensitif tanpa menambahkan distorsi inti.

Apa yang membatasi frekuensi operasi maksimum dalam aplikasi induktor dan penggunaan kumparan induktor?

Kapasitansi parasit antar belitan menciptakan resonansi internal pada frekuensi operasional yang tinggi. Insinyur membatasi frekuensi sinyal hingga kurang dari sepertiga frekuensi resonansi diri. Margin keamanan ini mencegah lonjakan impedansi yang tidak dapat diprediksi dan memastikan pengoperasian sirkuit yang stabil selama pemrosesan sinyal frekuensi tinggi yang berkelanjutan.
