Mengapa Power Electronics Menggunakan Induktor Inti Batang Khusus untuk Aplikasi Jalur Magnetik Terbuka

Elektronika daya modern sering kali memerlukan induktor yang dapat tetap stabil ketika arus berubah tajam. Dalam kondisi ini, geometri inti magnetik menjadi sama pentingnya dengan induktansi dan peringkat arus.

Induktor inti batang khusus menggunakan jalur magnet terbuka, bukan sirkuit magnet tertutup sepenuhnya. Alih-alih menjaga sebagian besar fluks di dalam inti tertutup, medan magnet meluas melalui udara di sekitarnya. Keengganan magnet yang lebih tinggi yang dihasilkan dapat membantu mengurangi risiko saturasi mendadak selama pengoperasian arus tinggi.

Hal ini membuat desain jalur magnet terbuka berguna dalam catu daya, konverter DC-DC, sirkuit kontrol motor, dan aplikasi lain yang memerlukan puncak arus, kondisi termal, dan ruang pemasangan yang tersedia.

Dengan menyesuaikan dimensi inti, struktur belitan, ukuran kawat, dan bahan magnetis, para insinyur dapat mengembangkan induktor yang lebih sesuai dengan persyaratan listrik dan mekanik pada aplikasi tertentu.

Fisika Jalur Magnetik Terbuka pada Inti Induktor

Induktor mengubah energi listrik menjadi energi magnet ketika arus melewati belitannya. Bahan inti menyediakan jalur fluks magnet dan sangat mempengaruhi induktansi, perilaku saturasi, dan penyimpanan energi.

Ferit menawarkan permeabilitas yang jauh lebih tinggi daripada udara, sehingga fluks magnet terkonsentrasi di dalam inti. Namun, ketika sirkuit magnetik mencakup jalur udara yang besar, keengganan total meningkat. Hal ini mengubah cara komponen merespons ketika arus meningkat.

Keengganan dan Saturasi Lembut

Struktur magnet tertutup, seperti inti toroidal, menyediakan jalur fluks magnet dengan keengganan rendah. Hal ini berguna ketika diperlukan kepadatan induktansi yang tinggi, namun inti dapat mendekati saturasi dengan relatif cepat seiring dengan meningkatnya arus.

Jalur magnet yang terbuka menimbulkan keengganan tambahan ke dalam sirkuit magnet. Karena udara memiliki permeabilitas yang jauh lebih rendah daripada ferit, bagian udara membatasi kerapatan fluks keseluruhan yang berkembang di dalam bahan magnet.

Akibatnya, induktansi umumnya menurun secara bertahap seiring dengan meningkatnya arus. Perilaku ini umumnya digambarkan sebagai saturasi lembut .

Untuk rangkaian daya yang terkena puncak arus berdurasi pendek, pengurangan induktansi secara bertahap lebih baik daripada perubahan mendadak. Ini memberi sirkuit respons yang lebih dapat diprediksi selama beban berlebih dan peralihan transien.

Penyimpanan Energi Di Bawah Bias DC

Penyimpanan energi merupakan pertimbangan penting lainnya ketika memilih induktor untuk konversi daya.

Komponen magnetik harus mempertahankan induktansi yang cukup sambil mengalirkan arus DC yang diharapkan. Jika inti memasuki saturasi yang dalam, induktansi dapat turun secara signifikan, mempengaruhi arus riak dan perilaku konverter secara keseluruhan.

Dengan jalur magnet terbuka, sebagian besar energi magnet dapat berasosiasi dengan wilayah udara sekitarnya. Karena udara tidak jenuh dengan cara yang sama seperti bahan feromagnetik, struktur tersebut dapat memberikan toleransi yang berguna terhadap bias DC.

Karakteristik ini membuat konfigurasi inti terbuka layak dipertimbangkan untuk catu daya arus tinggi, pengontrol motor, sirkuit penyaringan, dan aplikasi lain di mana arus pengoperasian sangat bervariasi.

Keuntungannya adalah struktur terbuka memungkinkan lebih banyak fluks magnet meluas ke luar komponen. Oleh karena itu, kinerja listrik dan kompatibilitas elektromagnetik harus dievaluasi bersama selama desain sirkuit.

Desain Induktor Inti Batang Kustom

Keuntungan utama dari desain inti batang khusus adalah fleksibilitas.

Daripada memilih komponen standar dan mengadaptasi rangkaian di sekitarnya, para insinyur dapat menyesuaikan struktur fisik induktor sesuai dengan kebutuhan aplikasi sebenarnya.

Panjang inti, diameter, material, luas belitan, ukuran kawat, dan jumlah putaran semuanya mempengaruhi karakteristik kelistrikan akhir.

Inti yang berdiameter lebih panjang atau lebih besar dapat memberikan ruang belitan tambahan dan mengubah jalur magnet efektif. Struktur yang lebih kecil dapat membantu mengurangi jejak tetapi dapat memberikan batasan yang lebih besar pada penanganan arus dan pembuangan panas.

Kombinasi yang tepat bergantung pada induktansi target, arus pengoperasian, frekuensi peralihan, kisaran suhu, dan ruang pemasangan yang tersedia.

Rasio Aspek dan Optimasi Belitan

Rasio antara panjang inti dan diameter mempengaruhi distribusi medan magnet di sekitar komponen. Insinyur dapat menggunakan hubungan ini untuk menyeimbangkan induktansi, karakteristik saturasi, dan dimensi fisik.

Desain belitan juga sama pentingnya.

Untuk aplikasi arus tinggi, kawat tembaga yang lebih tebal dapat mengurangi resistansi DC dan kerugian konduksi terkait. Kawat datar juga dapat dipertimbangkan ketika diperlukan penampang konduktor yang lebih besar dalam area belitan yang terbatas.

Jarak belokan mempengaruhi isolasi listrik dan perilaku frekuensi tinggi. Gulungan yang terlalu kencang dapat meningkatkan efek parasit, sedangkan jarak yang terlalu jauh dapat meningkatkan ukuran komponen secara keseluruhan.

Oleh karena itu, struktur belitan khusus perlu menyeimbangkan beberapa faktor, bukan sekadar memaksimalkan jumlah belitan.

Untuk aplikasi peralihan, teknisi juga dapat mengevaluasi hambatan AC, efek kulit, kehilangan jarak, dan kenaikan suhu. Faktor-faktor ini menjadi semakin penting seiring dengan meningkatnya frekuensi pengoperasian.

Manajemen Termal dan Pertimbangan EMI

Kinerja termal sering kali menjadi salah satu alasan para insinyur mempertimbangkan struktur inti terbuka.

Induktor inti batang memaparkan sebagian besar permukaannya ke udara sekitarnya. Dengan aliran udara yang cukup, panas yang dihasilkan oleh belitan dan inti dapat dipindahkan ke lingkungan tanpa bergantung sepenuhnya pada PCB.

Temperatur pengoperasian yang lebih rendah membantu menjaga karakteristik kelistrikan lebih stabil selama siklus pengoperasian yang panjang.

Namun, jalur magnet terbuka juga menciptakan pertimbangan desain yang penting: fluks magnet menyimpang .

Tidak seperti induktor berpelindung, komponen inti terbuka memungkinkan sebagian medan magnetnya meluas ke area sekitarnya. Jika induktor diposisikan terlalu dekat dengan jejak sinyal sensitif, sensor, jalur komunikasi, atau sirkuit umpan balik, kopling magnet yang tidak diinginkan dapat terjadi.

Oleh karena itu tata letak PCB menjadi bagian dari proses desain induktor.

Insinyur dapat mengurangi interferensi dengan:

· Menjauhkan jejak sinyal sensitif dari wilayah medan magnet

· Memposisikan komponen pada orientasi yang sesuai

· Meminimalkan area loop arus tinggi

· Memberikan izin fisik yang cukup

· Menggunakan pelindung lokal jika diperlukan

· Memisahkan bagian daya dan kontrol dari PCB

Tujuannya bukan untuk menghilangkan seluruh fluks magnet eksternal, namun untuk mengontrol interaksinya dengan sirkuit terdekat.

Aplikasi Elektronika Daya untuk Induktor Jalur Terbuka

Induktor jalur magnet terbuka dapat digunakan dalam beberapa aplikasi di mana stabilitas arus dan karakteristik saturasi lembut lebih penting daripada pelindung magnet maksimum.

Penyaringan Arus Tinggi

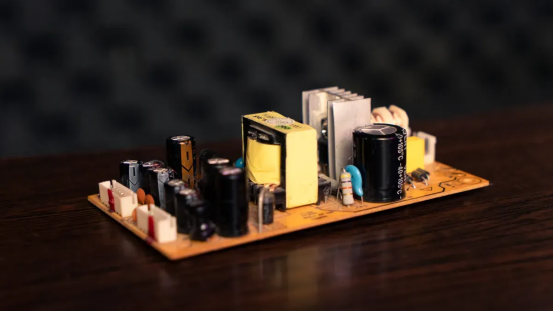

Catu daya menghasilkan arus riak selama operasi peralihan. Induktor yang ditempatkan pada tahap penyaringan membatasi perubahan arus yang cepat dan membantu menghaluskan bentuk gelombang keluaran.

Pada arus beban tinggi, mempertahankan induktansi yang dapat digunakan sangatlah penting. Jalur magnet terbuka dapat memberikan respons induktansi bertahap seiring dengan peningkatan arus, sehingga komponen ini cocok untuk rangkaian dengan kondisi beban yang berubah-ubah.

Insinyur dapat menggunakan struktur batang yang disesuaikan ketika komponen standar tidak dapat memberikan kombinasi induktansi, kapasitas arus, dan dimensi mekanis yang diperlukan.

Konversi DC-DC

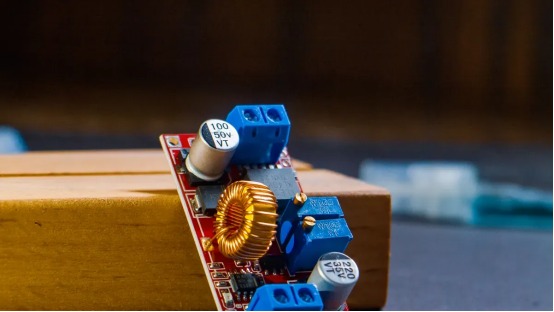

Konverter buck dan boost sangat bergantung pada induktornya.

Selama setiap siklus peralihan, induktor menyimpan dan melepaskan energi sambil mengendalikan riak arus. Jika komponen jenuh terlalu cepat, arus riak dapat meningkat tajam dan memberikan tekanan tambahan pada perangkat switching dan kapasitor.

Struktur inti batang yang dirancang dengan baik dapat memberikan perilaku arus yang dapat diprediksi di seluruh rentang pengoperasian konverter.

Ukuran inti, resistansi belitan, frekuensi peralihan, dan karakteristik saturasi harus dievaluasi bersama-sama daripada memperlakukan induktansi sebagai satu-satunya kriteria pemilihan.

Sirkuit Tenaga Otomotif dan Industri

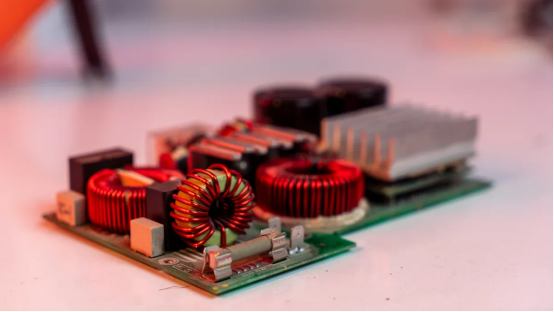

Elektronik otomotif dan industri sering kali mengalami perubahan beban yang cepat. Motor, aktuator, pompa, dan konverter switching semuanya dapat menghasilkan puncak arus berdurasi pendek.

Induktor inti terbuka yang disesuaikan dapat dirancang berdasarkan kondisi pengoperasian ini.

Untuk aplikasi otomotif, perputaran suhu, getaran, ruang pemasangan, dan keandalan jangka panjang juga perlu dipertimbangkan. Peralatan industri mungkin lebih menekankan pada arus kontinu, kondisi pendinginan, dan ketahanan mekanis.

Oleh karena itu, komponen tersebut harus sesuai dengan lingkungan pengoperasian yang lengkap, bukan hanya spesifikasi kelistrikan nominal.

Cara Memilih Induktor Inti Batang Kustom

Pemilihan komponen khusus harus dimulai dengan kondisi rangkaian sebenarnya.

Parameter penting meliputi:

Margin Saat Ini dan Saturasi

Nilai arus saja tidak memberikan informasi yang cukup untuk aplikasi arus tinggi.

Insinyur harus memeriksa kurva induktansi versus arus dan mengidentifikasi berapa banyak induktansi yang tersisa pada beban maksimum yang diharapkan.

Untuk rangkaian dengan arus transien yang besar, margin tambahan seringkali diperlukan. Komponen yang berkinerja baik pada arus nominal mungkin berperilaku sangat berbeda saat startup, kelebihan beban berdurasi pendek, atau perubahan beban mendadak.

Tujuannya adalah untuk menjaga induktor dalam wilayah operasi yang dapat diprediksi daripada mendesain secara langsung pada batas saturasi.

Evaluasi Frekuensi dan Kerugian

Nilai induktansi yang diukur pada frekuensi rendah mungkin tidak sepenuhnya mewakili perilaku komponen dalam konverter switching.

Pada frekuensi yang lebih tinggi, kehilangan inti, hambatan belitan, efek kulit, dan efek kedekatan dapat meningkat. Kerugian ini berkontribusi terhadap kenaikan suhu dan mengurangi efisiensi sistem secara keseluruhan.

Untuk alasan ini, para insinyur harus mengevaluasi komponen pada frekuensi peralihan aktual bila memungkinkan.

Gulungan khusus kemudian dapat dikembangkan untuk mengurangi kehilangan tembaga yang tidak perlu sambil mempertahankan induktansi dan kapasitas arus yang diperlukan.

Mengapa Kustomisasi Penting dalam Desain Tenaga Modern

Induktor standar bekerja dengan baik ketika spesifikasi listrik dan mekaniknya sudah sesuai dengan aplikasinya. Namun, sistem tenaga listrik khusus sering kali menerapkan beberapa persyaratan pada saat yang bersamaan.

Sebuah komponen mungkin perlu menyediakan:

· Kapasitas arus tinggi

· Perilaku saturasi terkendali

· Resistensi DC rendah

· Induktansi spesifik

· Dimensi kompak

· Peningkatan pembuangan panas

· Konfigurasi belitan yang ditentukan

· Pengoperasian yang stabil di seluruh perubahan suhu

Memenuhi semua persyaratan ini dengan komponen siap pakai bisa jadi sulit.

Induktor inti batang khusus memungkinkan para insinyur untuk menyesuaikan struktur magnet dan belitan di sekitar sirkuit sebenarnya daripada mengorbankan desain sirkuit untuk mengakomodasi komponen tetap.

Pendekatan ini khususnya berguna untuk pasokan listrik industri, konverter DC-DC, sistem kontrol motor, elektronik otomotif, dan peralatan konversi energi khusus.

Desain akhir harus selalu divalidasi melalui pengujian kelistrikan, pengujian termal, dan, jika relevan, evaluasi kompatibilitas elektromagnetik.

Kesimpulan

Induktor jalur magnet terbuka memberikan keseimbangan berbeda antara induktansi, perilaku saturasi, kinerja termal, dan pelindung magnet dibandingkan dengan desain inti tertutup.

Jalur udara tambahan meningkatkan keengganan magnet dan dapat menghasilkan respons induktansi yang lebih lembut seiring dengan meningkatnya arus. Hal ini membuat struktur inti batang berguna dalam aplikasi dimana arus berubah dengan cepat atau dimana perilaku yang dapat diprediksi dalam bias DC adalah penting.

Pada saat yang sama, struktur terbuka memerlukan penempatan PCB yang hati-hati dan pertimbangan EMI karena sebagian medan magnet melampaui inti.

Untuk aplikasi yang menuntut, penyesuaian memberikan kontrol lebih besar terhadap dimensi inti, geometri belitan, pemilihan kabel, induktansi, resistansi, dan perilaku termal. Oleh karena itu, induktor inti batang khusus yang dirancang dengan baik dapat menjadi solusi praktis ketika induktor standar tidak dapat memenuhi persyaratan listrik dan mekanik dari sistem tenaga khusus.

Pertanyaan Umum

Apa manfaat utama dari induktor jalur magnet terbuka?

Jalur magnet terbuka meningkatkan keengganan magnet dan dapat menghasilkan penurunan induktansi secara bertahap seiring dengan meningkatnya arus. Perilaku ini berguna pada rangkaian arus tinggi dengan variasi beban yang signifikan.

Mengapa memilih induktor inti batang khusus daripada komponen standar?

Kustomisasi memungkinkan para insinyur untuk menyesuaikan ukuran inti, struktur belitan, diameter kawat, dan induktansi sesuai dengan persyaratan sirkuit sebenarnya. Hal ini berguna ketika dimensi komponen standar atau peringkat kelistrikan tidak sesuai.

Apakah induktor inti batang cocok untuk konverter DC-DC?

Ya. Struktur inti batang dapat digunakan dalam rangkaian konversi DC-DC di mana riak arus, perilaku saturasi, kinerja termal, dan dimensi fisik disesuaikan secara cermat dengan desain konverter.

Apakah induktor inti terbuka menimbulkan masalah EMI?

Mereka dapat menghasilkan lebih banyak fluks magnet eksternal daripada struktur berpelindung. Orientasi komponen yang tepat, jarak PCB, kontrol loop arus, dan pelindung lokal dapat membantu mengurangi kopling magnet yang tidak diinginkan.

Apa yang harus diperiksa oleh para insinyur sebelum memilih induktor inti batang?

Faktor kuncinya meliputi induktansi, arus saturasi, resistansi DC, frekuensi pengoperasian, material inti, kisaran suhu, dimensi fisik, dan lingkungan magnetis di sekitar komponen.
