Pengujian Keandalan Induktor Daya untuk Catu Daya Switching Industri

Insinyur yang membangun catu daya switching industri harus melakukan delapan pengujian pada rencana kualifikasi: siklus termal, kejutan termal, getaran, kelembapan, kemampuan solder, ketahanan insulasi, umur beban suhu tinggi, dan verifikasi bias DC pada arus saturasi. Setiap tes menargetkan jalur stres tertentu.

Induktor daya membawa risiko terkonsentrasi pada pasokan switching apa pun. Sambungan inti, belitan, dan solder semuanya mengalami siklus termal dan mekanis. Tekanan-tekanan ini mendorong sebagian besar masalah keandalan pada jalur magnetis.

Pengujian keandalan induktor daya menyeimbangkan dua biaya. Pengujian berlebihan memperpanjang kualifikasi dan meningkatkan biaya unit. Kurangnya pengujian mengundang kegagalan di lapangan. Set pengujian yang tepat cocok dengan aplikasinya, dan artikel ini menunjukkan cara membuatnya.

Persyaratan Industri untuk Induktor Daya

Tuntutan Suhu, Getaran, dan Seumur Hidup

Pasokan peralihan industri berjalan terus menerus, seringkali di dalam ruangan dengan aliran udara terbatas. Suhu lingkungan tetap tinggi selama bertahun-tahun. Oleh karena itu, induktor daya kelas industri harus berfungsi pada suhu ekstrem, biasanya dari -40°C hingga +125°C atau lebih tinggi. Tugas berkelanjutan memperbesar setiap keputusan margin termal.

Tekanan mekanis menambah tuntutan kedua. Rel berkecepatan tinggi, otomotif, dan lingkungan industri yang menuntut menjadikan kekuatan sambungan solder, ketahanan getaran, dan toleransi guncangan sangat penting. Induktor daya yang bertahan dalam pengujian bangku masih dapat retak pada saat penghentian setelah bertahun-tahun mengalami getaran mesin.

Ekspektasi seumur hidup menentukan permintaan ketiga. Program kualifikasi memperpanjang masa pakai pengujian lebih dari 1.000 jam, hingga 5.000 jam. Tim kemudian menerapkan ekstrapolasi gaya Arrhenius terhadap kriteria degradasi yang ditentukan. Ekstrapolasi tersebut khusus untuk bagian yang diuji, kondisi tegangan, asumsi, dan definisi kegagalan. Insinyur tidak boleh menggeneralisasikannya sebagai aturan seumur hidup yang seluruhnya merupakan induktor.

Profil Industri vs. Konsumen dan Otomotif

Setiap segmen pasar membentuk persyaratan induktor secara berbeda. Barang elektronik konsumen memprioritaskan komponen berdensitas tinggi yang berukuran kecil dan ringkas untuk desain yang lebih tipis pada ponsel cerdas, laptop, perangkat yang dapat dikenakan, dan perangkat rumah pintar. Biaya dan ukuran mendorong profil tersebut, dan masa pakai yang lebih pendek dapat diterima. Otomasi industri memerlukan induktor yang tahan lama dan berefisiensi tinggi untuk pengoperasian berkelanjutan pada robot, PLC, sensor, dan VFD. Otomotif menuntut suku cadang berarus tinggi, bersuhu tinggi, dan ringkas yang digerakkan oleh platform baterai 800V dan pengisian daya ultra cepat, dengan kepatuhan AEC-Q200 sebagai pintu masuknya.

Margin menyusut pada suhu ekstrem. Peringkat arus perusahaan dan ruang kepala arus saturasi keduanya turun seiring dengan memanasnya inti. Peringkat arus yang tidak mencukupi muncul sebagai induktansi terkulai atau pelarian termal. Mendefinisikan persyaratan sebelum pengujian mencegah ketidakcocokan ini. Parameter kelistrikan utama seperti isat, frekuensi resonansi mandiri, dan arus rms harus ditentukan pada suhu pengoperasian terburuk, bukan pada suhu ruangan.

Pengujian Keandalan Induktor Daya Esensial

Pengujian keandalan induktor daya bertumpu pada serangkaian uji tegangan yang ditentukan. Setiap pengujian mereproduksi satu tegangan medan dan memaparkan satu mekanisme kegagalan. Insinyur harus memperlakukan rangkaian tes ini sebagai tulang punggung rencana kualifikasi apa pun .

Siklus Termal dan Kejutan Termal

Perputaran termal menggerakkan bagian antara batas suhu rendah dan tinggi dengan laju ramp yang terkendali. Jalan yang lambat memungkinkan seluruh perakitan meluas dan berkontraksi bersama. Kejutan termal juga berlaku secara ekstrem pada perpindahan yang hampir seketika. Gradien yang curam memberikan tekanan pada antarmuka antara material dengan tingkat ekspansi yang berbeda. Kedua pengujian tersebut menargetkan retak inti, kelelahan belitan, dan retak sambungan solder. Kejutan termal adalah layar yang lebih keras untuk integritas terminasi. Perputaran termal lebih baik dalam menyimulasikan perubahan lingkungan harian di dalam kandang.

Getaran, Kelembapan, dan Kemampuan Menyolder

Pengujian getaran mengguncang bagian yang dipasang melintasi sapuan frekuensi. Ini menargetkan kelelahan mekanis pada sambungan solder dan rakitan inti yang longgar. Pengujian kelembaban mempertahankan bagian pada suhu tinggi dan kelembaban relatif tinggi. Masuknya uap air menurunkan insulasi dan menimbulkan korosi pada belitan. Pengujian kemampuan solder memeriksa apakah terminasi basah dengan benar selama perakitan. Hasil pembasahan yang buruk menunjukkan sambungan yang lemah sebelum suku cadang tersebut digunakan.

Uji kemampuan solder dan kelembapan mendeteksi kelemahan belitan dan terminasi yang tidak dapat dilakukan oleh uji termal. Stres termal menunjukkan ketidaksesuaian ekspansi. Ini tidak menunjukkan terminasi yang tahan terhadap pembasahan atau belitan yang menyerap kelembapan seiring waktu. Kedua tes ini menutup kesenjangan tersebut.

Tabel ini memberikan profil umum dan fokus penerimaan. Batasan pastinya berasal dari standar yang dipilih dan penerapannya. Induktor daya yang melewati tekanan termal namun gagal dalam kemampuan solder masih menimbulkan risiko keandalan dalam produksi. Set pengujian berfungsi secara keseluruhan, bukan sebagai pemeriksaan yang terisolasi.

Resistansi Isolasi dan Umur Beban

Resistansi isolasi mengukur isolasi antara belitan dan inti seiring waktu. Pembacaan yang tinggi menegaskan lapisan enamel yang kuat dan gelendong yang bersih. Kelembapan, penuaan akibat panas, dan tekanan tegangan mengikis penghalang tersebut secara perlahan. Penurunan resistansi isolasi menandakan risiko kerusakan sebelum terjadi korsleting.

Umur Beban dan Drift Suhu Tinggi

Umur beban suhu tinggi menjalankan induktor daya pada arus pengenal dan suhu tinggi untuk jangka waktu yang lama. Pengujian ini memaparkan induktansi jangka panjang dan penyimpangan resistansi dc. Kedua parameter tersebut bergeser seiring bertambahnya usia inti dan penurunan belitan. Penyimpangan penting karena pemodelan kerugian bergantung pada nilai stabil. Meningkatnya resistansi DC menambah rugi-rugi belitan. Induktansi yang turun meningkatkan arus riak dan rugi-rugi inti ac. Bersama-sama mereka mendorong kenaikan suhu. Insinyur membandingkan penyimpangan terhadap pembacaan awal dan toleransi lembar data.

Bias DC dan Pemeriksaan Arus Saturasi

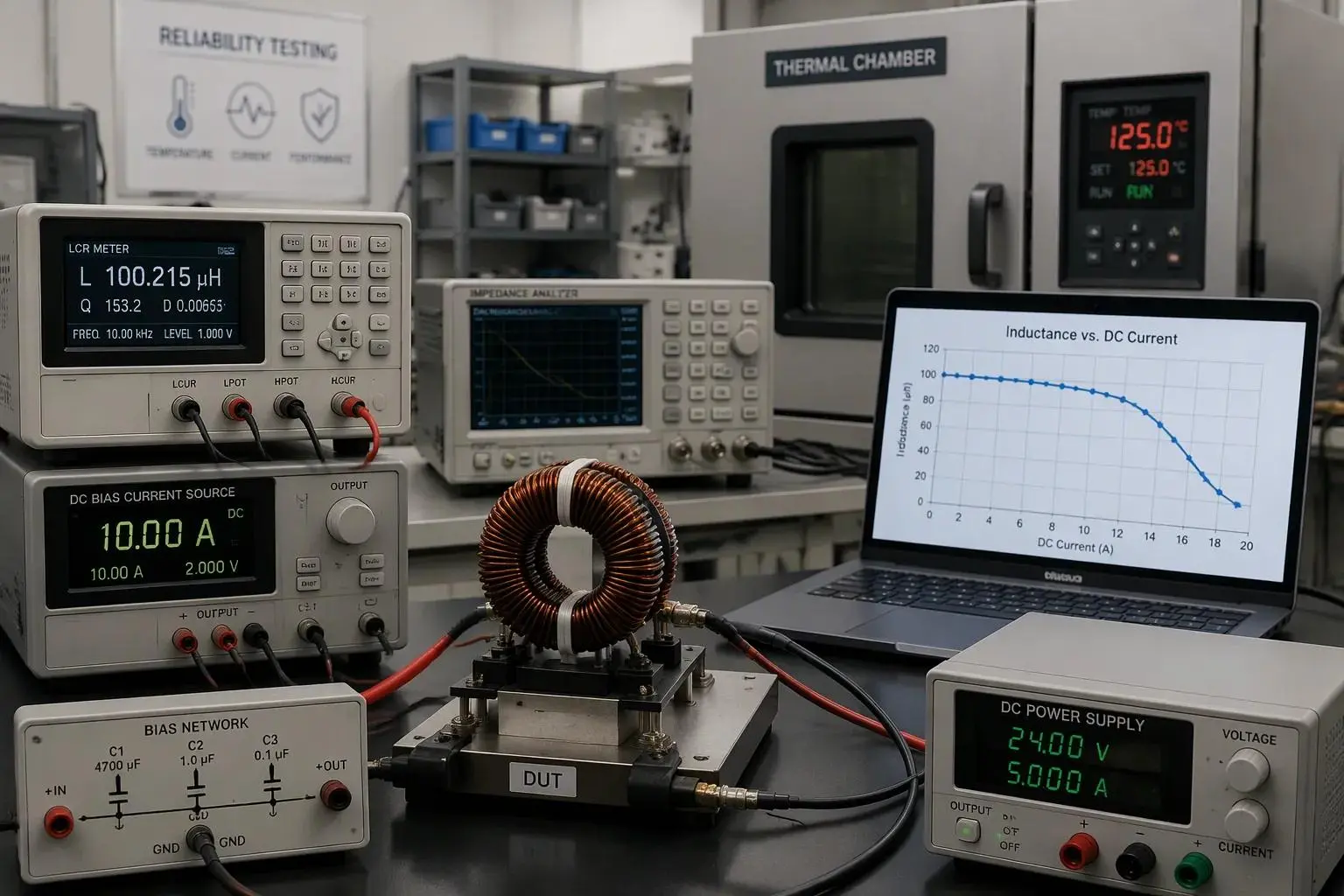

Pengujian bias DC menempatkan arus DC pada sinyal pengukuran AC. Penyiapannya memerlukan pengukur LCR atau penganalisis impedansi, sumber DC terkontrol, dan jaringan bias yang mengisolasi instrumen dari DC. Insinyur pertama-tama mencocokkan kondisi lembar data untuk frekuensi, level AC, dan suhu, kemudian melakukan kompensasi terbuka dan pendek. Induktansi pada bias nol menjadi acuan L0. Arus kemudian naik dalam langkah-langkah terkendali, dengan induktansi dan suhu dicatat pada setiap langkah. ISAT yang diukur adalah arus DC yang induktansinya turun sesuai dengan kriteria yang ditentukan pabrikan.

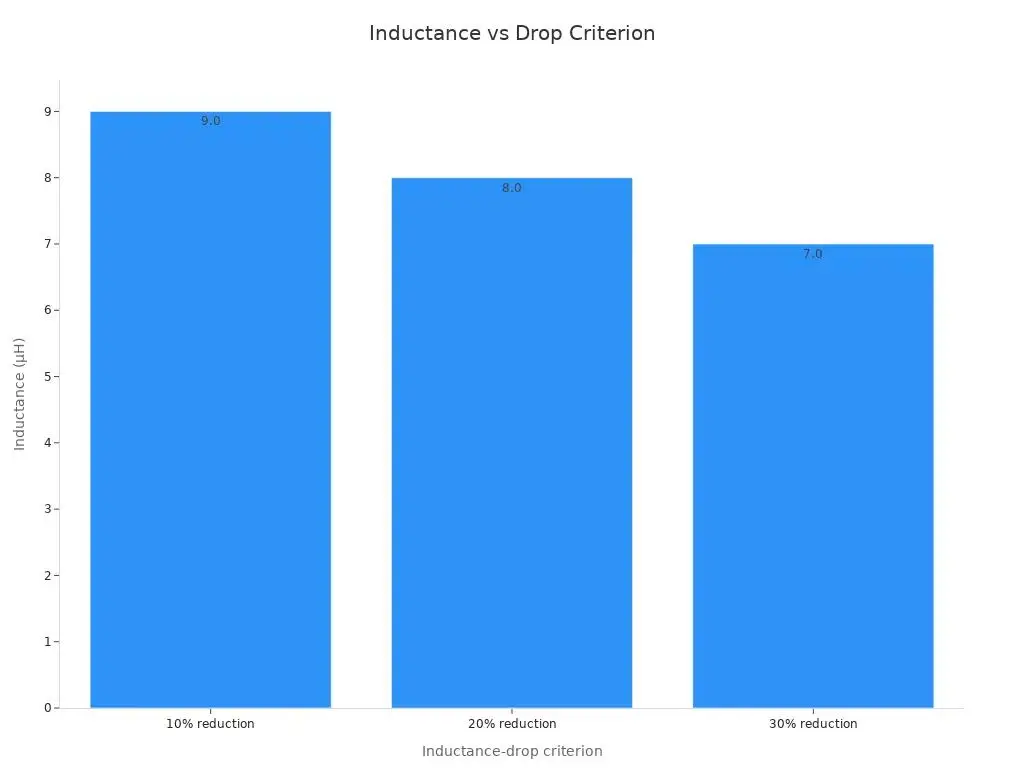

Tidak ada persentase penurunan yang bersifat universal. Bagian yang diberi peringkat penurunan 30% mungkin menunjukkan peringkat isat yang lebih tinggi daripada bagian yang diberi peringkat 10%. Perbandingan hanya berlaku jika definisi penurunan dan kondisi pengujian cocok. Insinyur juga harus membaca kurva L-versus-I pada setiap arus yang dilihat rangkaian: operasi normal, puncak kondisi tunak, permulaan, dan transien. Bagian nominal 10 µH hanya dapat menghasilkan 7,5 µH pada titik operasi, dan perhitungan konverter harus menggunakan induktansi yang tersisa. Bahan inti membentuk kurva. Inti ferit menunjukkan lutut saturasi yang tajam, sedangkan inti bubuk dan komposit logam menurun secara bertahap. Peringkat saat ini yang tidak mencukupi muncul karena terlalu dini disilangkan. Oleh karena itu, arus saturasi puncak harus berada di atas beban kasus terburuk dengan margin, dan peringkat arus saturasi harus bertahan pada kisaran suhu penuh.

Standar dan Kriteria Penerimaan

Pemetaan AEC-Q200, IEC, dan MIL-STD

Setiap tes pada rencana kualifikasi ditelusuri kembali ke keluarga standar bernama. AEC-Q200 (Rev-E, 2023) berfungsi sebagai standar kualifikasi uji tegangan utama untuk komponen pasif, dan secara eksplisit mencakup induktor dan magnet. Ia menambahkan pengujian khusus AEC di atas metode dasar, termasuk masa pakai kelembapan bias pada 1000 jam, 85 °C, 85 %RH dengan bias terukur, ditambah kekuatan terminal. IEC 60068 menyediakan metode pengujian lingkungan dan mekanis dasar yang menjadi referensi AEC-Q200. Seri MIL-STD-883 dan JEDEC JESD22-A berada di sampingnya sebagai standar dasar yang mendasarinya. Dokumen-dokumen AEC dibuat berdasarkan metode-metode ini namun tidak menggantikannya.

AEC-Q200 mencakup segala sesuatu yang bukan semikonduktor: kapasitor, resistor, induktor, magnet, varistor, sekering, dan kristal.

Desain industri sering kali meminjam tingkat pengujian otomotif secara selektif. Seorang perancang dapat mengadopsi profil umur kelembaban yang bias untuk aplikasi penutup tertutup dan melewatkan sapuan getaran yang sudah ditangani oleh metode pemasangan. Peminjaman selektif itu berhasil ketika insinyur mendokumentasikan alasannya.

Membaca Kriteria Penerimaan dengan Benar

Ambang batas lulus/gagal perlu dibaca dengan cermat. Batas perubahan induktansi menentukan seberapa jauh nilai dapat menyimpang dari pembacaan awal. Batas pergeseran DCR membatasi kenaikan resistansi DC. Resistansi isolasi minimum menentukan dasar untuk isolasi belitan ke inti. Kriteria visual mencakup retakan inti, pembasahan terminasi, dan keterbacaan penandaan. Induktor daya memenuhi rencana hanya ketika setiap kriteria berjalan bersamaan.

Menyalin level default standar tanpa membandingkannya dengan aplikasi akan mengundang masalah. Margin arus saturasi default mungkin menganggap lingkungan tidak berbahaya yang tidak pernah dihasilkan oleh enklosur. Peringkat saat ini dan ruang lingkup perusahaan saat ini harus mencerminkan kasus terburuk yang sebenarnya. Insinyur harus mengkonfirmasi setiap ambang batas terhadap kondisi lapangan sebelum menandatangani rencana.

Menafsirkan Hasil dan Mode Kegagalan

Retak Inti, Kelelahan Berliku, Sambungan Solder

Induktor daya yang gagal biasanya menunjukkan satu dari lima tanda tangan. Retakan inti muncul sebagai retakan yang terlihat setelah guncangan termal atau guncangan mekanis. Kelelahan belitan muncul sebagai belokan terputus atau memendek setelah ekspansi dan kontraksi berulang kali. Permukaan retak sambungan solder pada saat terminasi setelah getaran atau siklus termal. Kerusakan isolasi menunjukkan dirinya sebagai penurunan pembacaan resistensi isolasi. Penyimpangan induktansi muncul sebagai pergeseran nilai yang lambat sepanjang umur beban.

Setiap tanda tangan menunjuk pada akar permasalahan yang berbeda. Retakan di sepanjang tepi inti menunjukkan gradien termal yang tidak dapat diserap oleh bagian tersebut. Belitan yang lelah menunjukkan bahwa tembaga dan inti bergerak dengan kecepatan yang berbeda. Sambungan yang retak menunjukkan metode pemasangan atau profil solder, bukan desain magnetis. Insinyur harus mencatat lokasi kegagalan sebelum mengganti komponen.

Keausan vs. Kegagalan di Awal Kehidupan

Urutan tes memisahkan dua kategori. Cacat awal kehidupan muncul pada jam-jam pertama stress test. Mekanisme keausan muncul terlambat dan terus berkembang. Bagian yang gagal pada jam ke 100 dari uji umur beban 1.000 jam berarti cacat. Bagian yang melayang setelah 4.000 jam menunjukkan penuaan normal. Analisis kegagalan kemudian memastikan mekanismenya melalui cross-sectioning atau mikroskop.

Konstruksi yang konsisten mengurangi variasi yang mempersulit pembacaan ini. Pabrikan dengan pemilihan material magnetik internal dan proses IATF 16949 menjaga penyebaran unit ke unit dengan ketat. Spread yang ketat membuat tren penyimpangan terlihat terhadap garis dasar yang stabil. Spread longgar menyembunyikan tren di dalam sebaran normal.

Perhatikan peringkat saat ini yang tidak mencukupi selama interpretasi. Bagian yang terlalu panas pada arus rms terukur mungkin menunjukkan peningkatan resistansi DC dan penurunan induktansi secara bersamaan. Pola tersebut mencerminkan rugi-rugi belitan dan rugi-rugi inti yang melewati desain termal, bukan cacat acak. Margin arus saturasi dan rating arus harus dijaga pada suhu terburuk sebelum teknisi menyelesaikan bagian tersebut.

Mencocokkan Tingkat Tes dengan Aplikasi

Mendapatkan Profil dari Kondisi Lapangan

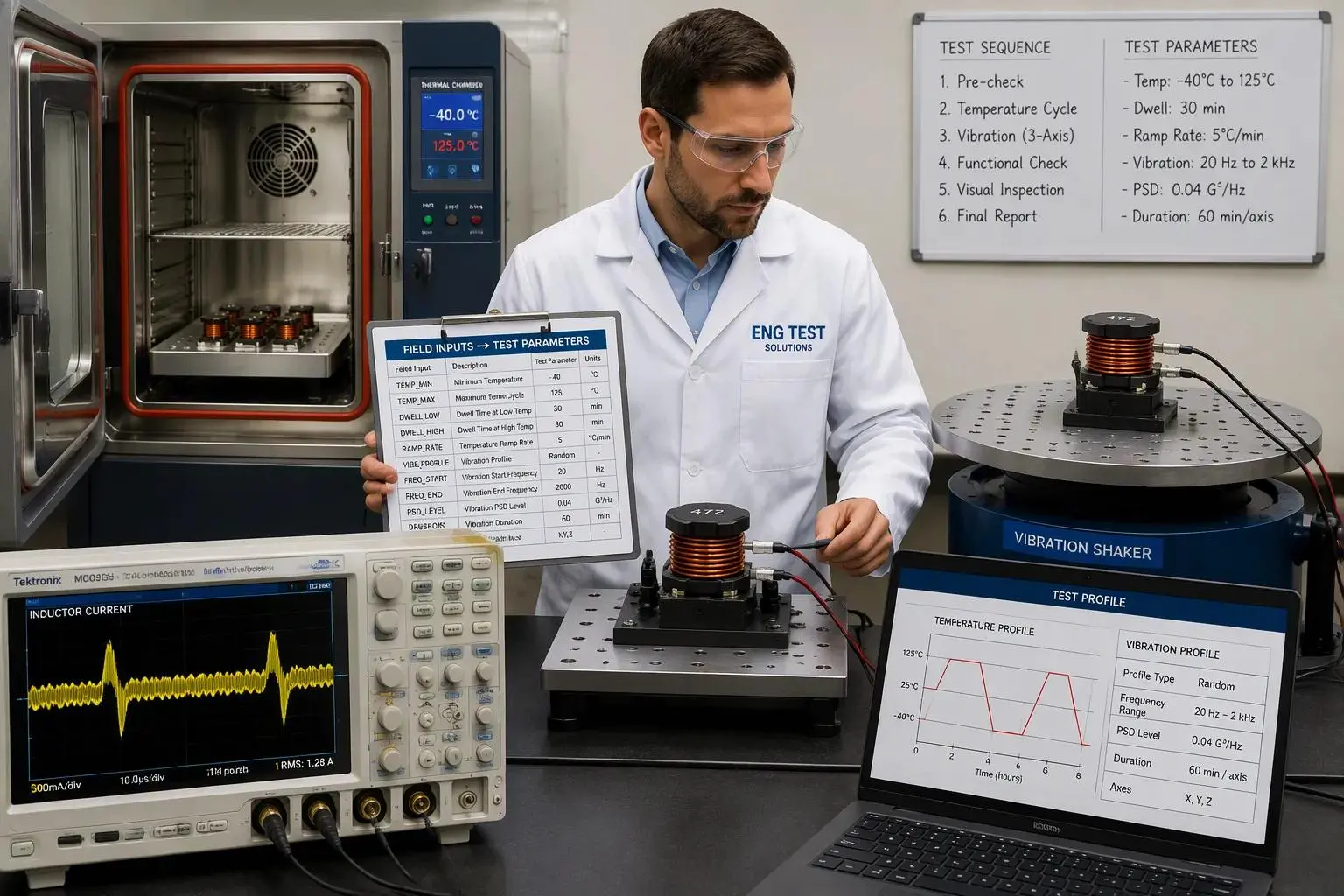

Profil pengujian harus mencerminkan lingkungan lapangan, bukan default lembar data umum. Insinyur memulai dengan tiga masukan: kisaran suhu lingkungan di dalam selungkup, spektrum getaran lokasi pemasangan, dan siklus kerja beban. Setiap masukan dipetakan ke parameter pengujian tertentu.

Beban dalam kasus terburuk perlu mendapat perhatian khusus. Insinyur harus mengaitkan rating arus dan margin arus saturasi dengan beban terberat yang dibutuhkan sirkuit, termasuk startup dan puncak transien. Induktor daya yang berukuran hanya untuk beban nominal akan terkulai ketika transien tiba. Peringkat isat harus mencapai puncak dengan ruang kepala pada suhu pengoperasian tertinggi, di mana arus saturasi turun. Peringkat arus rms harus mencakup pemanasan dalam kondisi tunak, dan kenaikan suhu yang dihasilkan harus tetap berada di dalam desain termal. Arus riak menambah kerugian ac di atas pemanasan dc, sehingga profil harus mencerminkan riak nyata pada frekuensi peralihan.

Menghindari Pengujian Berlebihan dan Kurang Pengujian

Pengujian berlebihan membawa konsekuensi yang nyata. Lot pengujian ekstra, durasi yang lebih lama, dan analisis kegagalan yang berulang akan memperpanjang jadwal kualifikasi dan meningkatkan biaya unit. Sapuan getaran yang disalin dari program otomotif dapat menambah waktu berminggu-minggu pada rencana bagian yang dipasang di dalam kabinet stasioner. Upaya itu hanya memberikan sedikit kepercayaan diri.

Under-testing membawa harga tersembunyi. Tes kelembaban yang dilewati atau pemeriksaan arus saturasi yang longgar dapat melewati bagian yang gagal di lapangan. Kegagalan di lapangan memerlukan biaya yang jauh lebih besar daripada waktu pengujian yang diperlukan. Insinyur harus menempatkan setiap pengujian sesuai dengan risiko penerapannya.

Ada satu jalan pintas praktis. Seleksi terpadu dan dukungan pengujian dari produsen induktor berpengalaman mempersingkat langkah pencocokan ini. Pemasok dengan pemilihan bahan magnetik internal dapat mengusulkan profil dari deskripsi aplikasi, menyediakan sampel untuk verifikasi, dan mengonfirmasi data terkini isat dan rms terhadap titik operasi sebenarnya. Dukungan tersebut mengubah ukuran dan pemilihan induktor dari dugaan menjadi keputusan yang terdokumentasi. Insinyur masih memiliki panggilan penerimaan akhir, namun pekerjaan pencocokan dimulai dari data yang diuji, bukan dari halaman kosong.

Tujuannya adalah rencana berukuran tepat. Setiap pengujian di dalamnya menjawab risiko lapangan yang sebenarnya dihadirkan oleh aplikasi. Pengujian keandalan induktor daya bekerja paling baik ketika profil mengikuti kondisi lapangan, dan margin saat ini mengikuti beban terburuk.

Pertimbangan Biaya dan Kepatuhan

Dari Mana Biaya Kualifikasi Berasal

Biaya kualifikasi terakumulasi dari empat sumber. Jumlah lot pengujian menentukan biaya dasar, karena setiap lot memerlukan suku cadang, waktu perlengkapan, dan jam lab. Durasi pengujian melipatgandakan basis tersebut, dan masa pakai beban yang lama mengikat ruang selama berminggu-minggu. Analisis kegagalan menambah biaya setiap kali sampel gagal, karena penampang melintang dan mikroskop memerlukan tenaga kerja spesialis. Kualifikasi ulang setelah perubahan desain memulai kembali sebagian siklus, dan perubahan yang terlambat dapat menghapus keseluruhan rencana yang telah selesai.

Induktor daya berada di pusat anggaran ini. Perilaku rugi-rugi inti dan rugi-rugi belitannya menentukan berapa banyak pengujian termal yang dibutuhkan rencana tersebut. Bagian dengan margin saturasi saat ini yang besar membutuhkan lebih sedikit pengerjaan ulang dibandingkan bagian yang didorong mendekati batasnya.

Membangun Rencana Tes dengan Ukuran yang Tepat

Paket berukuran tepat dimulai dari kondisi aplikasi, bukan dari menu lengkap standar. Insinyur memilih pengujian penting terlebih dahulu, kemudian menambahkan pengujian opsional hanya jika risiko tertentu membenarkan pengujian tersebut. Selungkup yang tersegel dapat membenarkan uji kelembapan dan menghentikan sapuan getaran yang sudah ditangani oleh metode pemasangan.

Jenis komponen juga harus memandu rencana tersebut. Induktor inti ferit sesuai dengan catu daya switching frekuensi tinggi dan peran EMI, di mana kehilangan inti dan frekuensi resonansi mandiri mendominasi desainnya. Induktor toroidal arus tinggi sesuai dengan penyimpanan dan penyaringan energi, di mana arus saturasi dan ruang kepala arus rms paling penting. Insinyur harus memilih jenis yang cocok dengan aplikasi daripada menguji setiap jenis pada setiap level. Pilihan tersebut menjaga induktansi, peringkat saat ini, dan margin riak arus tetap selaras dengan tugas sebenarnya, dan menjaga anggaran kualifikasi tetap mengarah pada risiko lapangan yang sebenarnya.

Rangkaian pengujian penting mencakup siklus termal, guncangan termal, getaran, kelembapan, kemampuan solder, ketahanan isolasi, masa pakai beban, dan bias DC. Insinyur membaca hasil berdasarkan batas penyimpangan dan tanda kegagalan, kemudian menyesuaikan tingkat ukuran dengan kondisi lapangan.

Daftar periksa praktis memandu seleksi dan kualifikasi:

1. Tentukan aplikasi dan kondisi pengoperasian terburuk.

2. Tentukan induktansi, riak, dan arus puncak yang diperlukan.

3. Menyaring lembar data berdasarkan bias dan suhu, bukan nilai nominal.

4. Pastikan isat menghilangkan transien puncak pada suhu maksimum.

5. Periksa konstruksi, bukti kualifikasi, dan kriteria penerimaan.

6. Modelkan dan uji rangkaian akhir sebelum disetujui.

Menyeimbangkan kepercayaan keandalan dengan biaya berarti menguji apa yang ditekankan oleh aplikasi, dan tidak lebih.
