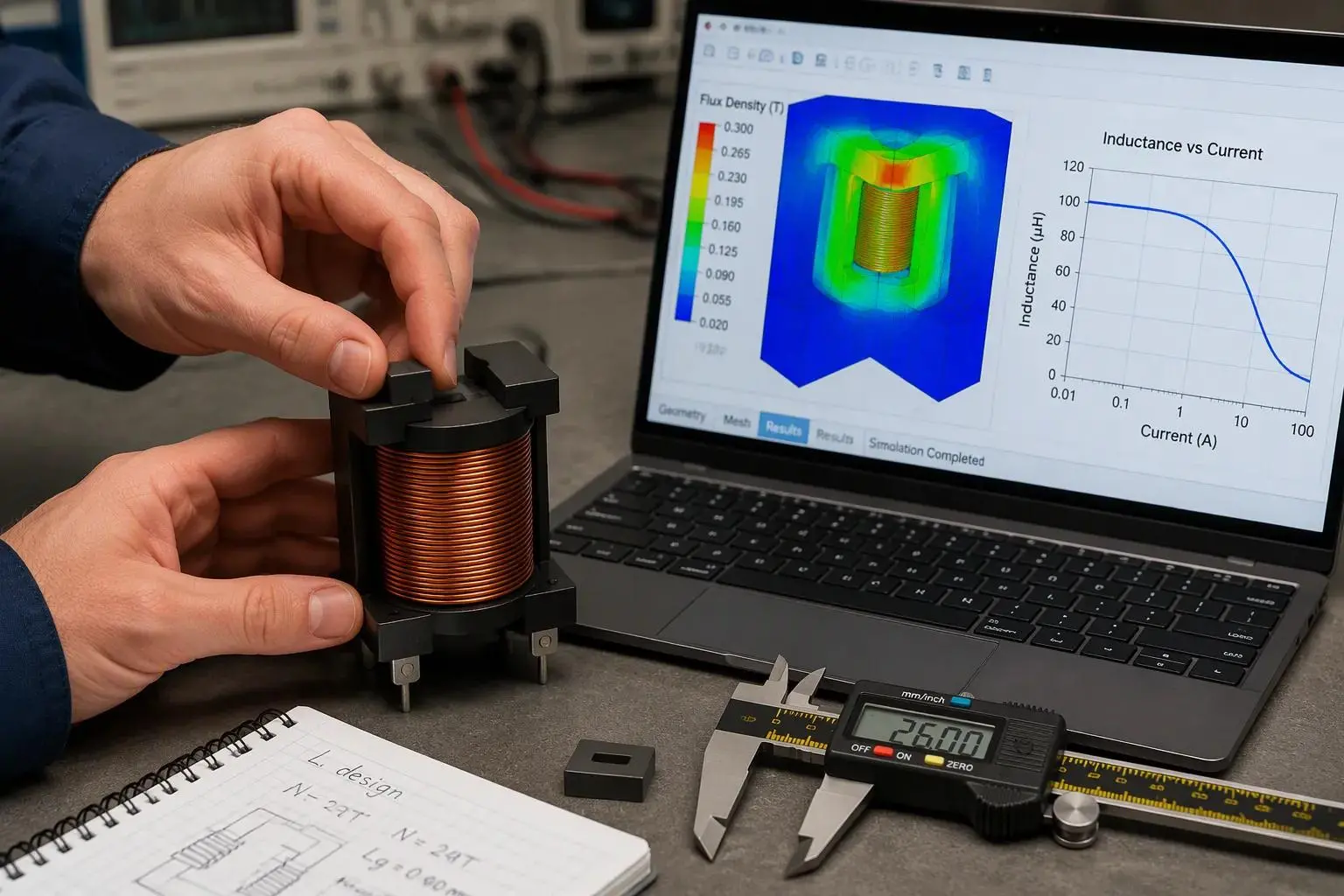

Cara Mengontrol Arus Saturasi dan Panas pada Induktor Berbentuk I

Insinyur mengontrol arus saturasi dan panas dalam induktor berbentuk I melalui empat tuas: material inti, geometri dan celah inti, desain belitan, dan kondisi termal atau pengoperasian. Pengukuran kemudian mengkonfirmasi margin desain.

Inti berbentuk I memiliki jalur magnet terbuka. Mereka jenuh lebih awal dibandingkan inti yang bercelah atau toroidal, sehingga desainer harus membangun margin sejak awal.

Urutan keputusan yang praktis membuat pekerjaan tetap fokus. Pertama pilih bahannya, lalu ukurannya, lalu lilitannya, lalu kawatnya, lalu aliran udaranya, dan terakhir verifikasi hasilnya. Urutan ini sesuai dengan induktor daya di konverter dc-dc atau rangkaian serupa. Setiap pilihan mempengaruhi induktansi dan kerugian, sehingga langkah-langkahnya menjadi satu.

Dasar-dasar Saturasi dan Panas

Arus Saturasi vs. Arus Nilai

Sebuah induktor harus selalu bekerja di bawah dua batas terpisah. Arus pengenal adalah tingkat di mana bagian tersebut memenuhi batas termalnya. Arus saturasi menandai titik di mana inti tidak dapat lagi menyimpan energi yang dibutuhkan. Ini adalah batasan independen. Suatu bagian dapat menjadi terlalu panas saat masih di bawah saturasi, atau dapat menjadi jenuh saat masih di bawah nilai termalnya. Kedua pemeriksaan itu wajib.

"Ketika induktor memasuki keadaan jenuh, ia dapat menyimpan lebih sedikit energi dan arus riak meningkat — yang berarti efisiensinya akan berkurang."

Tidak ada margin persentase universal yang tetap bahwa peringkat arus saturasi harus melebihi arus puncak yang diharapkan. Margin kanan bergantung pada perilaku batas arus, arus awal dan arus transien, toleransi komponen, efek suhu, dan bentuk karakteristik superposisi dc. Desainer harus mengukur margin terhadap kondisi terburuk yang dapat dipercaya saat ini.

Sumber Panas pada Induktor Berbentuk I

Panas datang dari dua keluarga yang kehilangan. Kerugian inti meliputi histeresis statis, arus eddy klasik, dan efek dinamis sisa. Hilangnya tembaga dibagi menjadi istilah DC dari arus DC dan istilah AC dari riak, efek kulit, efek kedekatan, dan medan pinggiran di sekitar celah. Terminasi dan konduktor di dekatnya menambah resistansi kontak dan arus induksi.

Pengoptimalan harus menargetkan disipasi total dan suhu titik panas daripada memaksakan kehilangan inti dan kehilangan belitan (tembaga) agar sama; tidak ada persyaratan universal agar keduanya cocok.

Kaitan ini penting karena panas dan saturasi magnet bukanlah masalah yang terpisah. Seorang perancang yang mengamati bagaimana perubahan induktansi sehubungan dengan arus dc dapat memprediksi arus pengenal superposisi dc dan kenaikan suhu arus pengenal secara bersamaan. Menjaga arus puncak di bawah tingkat saturasi akan melindungi penyimpanan energi. Menjaga arus RMS dalam kenaikan suhu arus pengenal akan melindungi belitan. Karakteristik superposisi DC mengikat kedua perilaku ke satu kurva, sehingga satu pengukuran menginformasikan kedua keputusan tersebut.

Cara Mengontrol Arus Saturasi

Insinyur yang memahami fluks magnet dapat mengantisipasi perilaku beban sebelum prototipe ada. Kerapatan fluks meningkat seiring dengan penerapan volt-detik dan menurun seiring dengan penampang inti dan putaran. Hubungan tersebut memungkinkan perancang memprediksi di mana saturasi magnetik dimulai, mengurangi kerugian inti, dan menjaga induktansi tetap stabil di seluruh rentang beban. Pengetahuan yang sama menunjukkan bagaimana mengontrol arus saturasi tanpa menebak-nebak.

Bahan Inti dan Geometri untuk Induktor Daya

Pemilihan material menentukan langit-langit. Kerapatan fluks saturasi suatu inti menentukan tingkat fluks yang dapat ditahannya sebelum permeabilitasnya runtuh. Bahan ferit, besi bubuk, dan bubuk paduan berbeda dalam plafon dan perilaku rugi-ruginya, sehingga pemilihannya harus sesuai dengan arus puncak yang diminta rangkaian.

Geometri menentukan seberapa efisien inti menggunakan batas tersebut. Penampang efektif yang lebih besar menyebarkan fluks dan mendukung arus yang lebih tinggi tanpa saturasi. Jalur magnet yang lebih panjang meningkatkan putaran ampere yang diperlukan untuk mencapai tingkat fluks yang sama. Inti berbentuk I memusatkan fluks dalam volume kecil, sehingga keputusan geometri memiliki bobot lebih besar dibandingkan dengan desain inti tertutup.

Ada satu trade-off yang patut mendapat perhatian. Meningkatkan peringkat arus saturasi akan memperkuat medan magnet di sekitar bagian tersebut, dan medan yang lebih kuat dapat meningkatkan interferensi elektromagnetik. Jawaban yang tepat adalah keseimbangan: ruang kepala yang cukup untuk arus puncak, ditambah tata letak dan tindakan pelindung yang menjaga emisi tetap dapat diterima. Tidak ada tujuan yang boleh membatalkan tujuan lainnya.

Putaran, Celah, dan Induktansi

Putaran dan celah bersama-sama mengontrol parameter induktansi dan saturasi arus. Semakin banyak putaran meningkatkan induktansi tetapi menurunkan arus jenuh inti. Celah pada jalur magnetik meningkatkan ambang saturasi dan menstabilkan induktansi pada arus DC, dengan mengorbankan sejumlah induktansi per putaran.

Arus saturasi harus ditentukan sebagai arus maksimum sebelum saturasi inti terjadi. Di bawah titik tersebut, induktansi tetap konsisten di bawah beban. Di atasnya, induktansi turun tajam dan arus meningkat lebih cepat dari yang diharapkan oleh perancang. Spesifikasi yang jelas mencegah induktansi turun selama puncak transien dalam konverter dc-dc.

Karakteristik superposisi DC mengikat pilihan-pilihan ini bersama-sama. Kurva ini memplot induktansi terhadap arus DC, dan lututnya menandai titik jenuh praktis. Membaca lutut memberikan arus pengenal superposisi DC secara langsung. Perancang yang memeriksa kurva ini lebih awal dapat mengontrol arus saturasi dalam konverter dc-dc sebelum penggulungan dan pekerjaan termal dimulai, dan mereka dapat mengkonfirmasi margin lagi dalam varian konverter dc-dc kedua tanpa mengulangi analisis penuh.

Kontrol Panas pada Induktor Berbentuk I

Pengendalian panas dimulai dengan belitan dan diakhiri dengan lingkungan sekitar bagian. Kedua bagiannya patut mendapat perhatian yang sama, karena belitan yang dibuat dengan baik masih tetap panas di dalam ruangan yang padat tanpa aliran udara.

Desain Konduktor dan Berliku

Pengukur kawat adalah tuas pertama pada kehilangan tembaga. Kawat yang lebih tebal menurunkan resistansi DC dan memotong pemanasan resistif yang mendominasi pada arus DC tinggi. Keuntungannya ada batasnya, karena kawat yang lebih tebal membutuhkan lebih banyak area jendela dan dapat mendorong belitan ke dalam paket yang lebih besar.

Tata letak belitan menentukan di mana panas terkonsentrasi. Gulungan satu lapis yang menyebar memaparkan lebih banyak permukaan ke udara dan menghindari tumpukan putaran yang memerangkap panas di tengah-tengah kumparan. Gulungan multi-lapisan menghemat ruang namun meningkatkan pemanasan lokal, sehingga perancang harus mempertimbangkan kekompakan terhadap pembuangan panas.

Riak saat ini menambah kerugian kedua. Arus riak mengalir melalui resistansi yang bergantung pada frekuensi, sehingga belitan memanas lebih dari arus DC murni dengan nilai rata-rata yang sama. Bagian yang tetap dingin pada pengujian DC masih dapat menjadi panas dalam rangkaian switching.

Mode pengoperasian juga penting. Dalam mode konduksi terputus-putus, arus induktor turun ke nol setiap siklus peralihan. Hal ini meningkatkan kerugian terkait arus RMS dan menciptakan transisi arus mendadak yang memperburuk EMI. Menunda atau mencegah masuknya DCM membantu menekan efek interupsi arus yang memberi makan EMI. Dalam tahap PFC dengan induktansi tetap, konverter cenderung menuju operasi terputus-putus di dekat bagian arus rendah dari bentuk gelombang listrik yang disearahkan. Induktor PFC dengan celah bertahap menyuplai induktansi yang lebih tinggi pada arus rendah dan mempersempit jendela tersebut, sehingga mengurangi distorsi dan EMI.

Jalur Termal dan Kondisi Pengoperasian

Bagian yang diberi nilai kenaikan suhu tertentu di udara diam akan berperilaku berbeda di papan sebenarnya. Area tembaga PCB, sumber panas terdekat, aliran udara, frekuensi peralihan, amplitudo riak, material inti, tata letak pemasangan, dan suhu sekitar semuanya menggeser kenaikan suhu sebenarnya. Perancang harus memperlakukan arus pengenal kenaikan suhu lembar data sebagai titik awal dan mengonfirmasikannya di dalam selungkup.

Jalur termal dimulai dari belitan melalui inti, kabel, dan bantalan PCB. Bantalan lebar dan bidang tembaga yang besar menyebarkan panas dan membantu induktor menangani tingkat arus yang lebih tinggi tanpa terlalu panas. Aliran udara yang buruk menghilangkan margin tersebut dengan cepat.

Sumber adalah satu variabel lagi. Gujing menawarkan keluarga induktor berbentuk I seperti DLCH, DLCR, DLCP112, DLGB3X, dan DLGBX , ditambah penyesuaian untuk induktansi, ukuran, dan peringkat arus tertentu. Bagian-bagian ini muncul dalam peralihan catu daya, desain konverter dc-dc, elektronik konsumen, peralatan komunikasi, kontrol industri, driver LED, peralatan, motor, dan perangkat rumah pintar. Pembeli harus membandingkan keluarga mana pun dengan data uji termal mereka sendiri.

Mengukur Saturasi dan Suhu

Tes Saturasi dan Margin

Tes sirkuit pulsa mengungkapkan di mana saturasi magnetik dimulai. Pengaturan bangku menerapkan pulsa arus pendek ke induktor dan menangkap bentuk gelombang yang dihasilkan pada osiloskop. Operator mengatur suplai ke 0 V, menghubungkan terminal positif ke sisi pembuangan induktor, dan mengikat terminal negatif ke bagian bawah shunt arus. Sumber PWM berjalan pada 20 kHz dengan siklus kerja 5% dan menggerakkan gerbang MOSFET melalui resistor gerbang 47 Ω. Lingkupnya terpicu di tepi naik gerbang, dengan satu saluran di gerbang dan satu di seberang shunt. Batas arus suplai harus berada pada 1,5× arus saturasi yang diharapkan.

Operator kemudian menaikkan tegangan suplai secara perlahan dari 0 V menuju target, biasanya 5–15 V, sambil memperhatikan peningkatan arus linier. Langkah-langkah siklus kerja kecil sebesar 1–2% menyusul. Ciri khas saturasi yang sebenarnya adalah gerakan berlutut: tanjakan melengkung ke atas dengan kemiringan yang lebih curam. Dering tampak berbeda, muncul sebagai riak sinusoidal di tanjakan. Kemiringan yang mendatar biasanya berarti membatasi arus suplai atau memanaskan sendiri, bukan saturasi. Mengurangi resistansi shunt, menggunakan shunt Kelvin empat kawat, dan menjaga agar kabel ground tetap berbunyi menekan.

Selama peristiwa saturasi, kapasitor awalnya dapat menyerap lonjakan tegangan. Sebuah resistor kemudian mengontrol arus pengisian dan pengosongan dan menghilangkan energi yang tersimpan sebagai panas. Jaringan ini melindungi sirkuit pengujian sementara operator mencatat lutut.

Pemeriksaan Lembar Data dan Pengujian Beban

Tinjauan lembar data harus memeriksa ulang dua angka secara terpisah. Tabel di bawah menunjukkan mengapa rating judul dapat menyesatkan.

Nilai arus melebihi puncak yang dihitung, sehingga bagian tersebut terlihat dapat diterima pada pandangan pertama. Arus saturasi berada di bawah puncak, sehingga bagian tersebut gagal dalam layar saturasi. Perancang harus membandingkan ambang penurunan induktansi yang digunakan untuk arus saturasi dengan kondisi kenaikan suhu yang digunakan untuk arus pengenal, dan memastikan kedua kurva menggunakan kondisi yang sebanding.

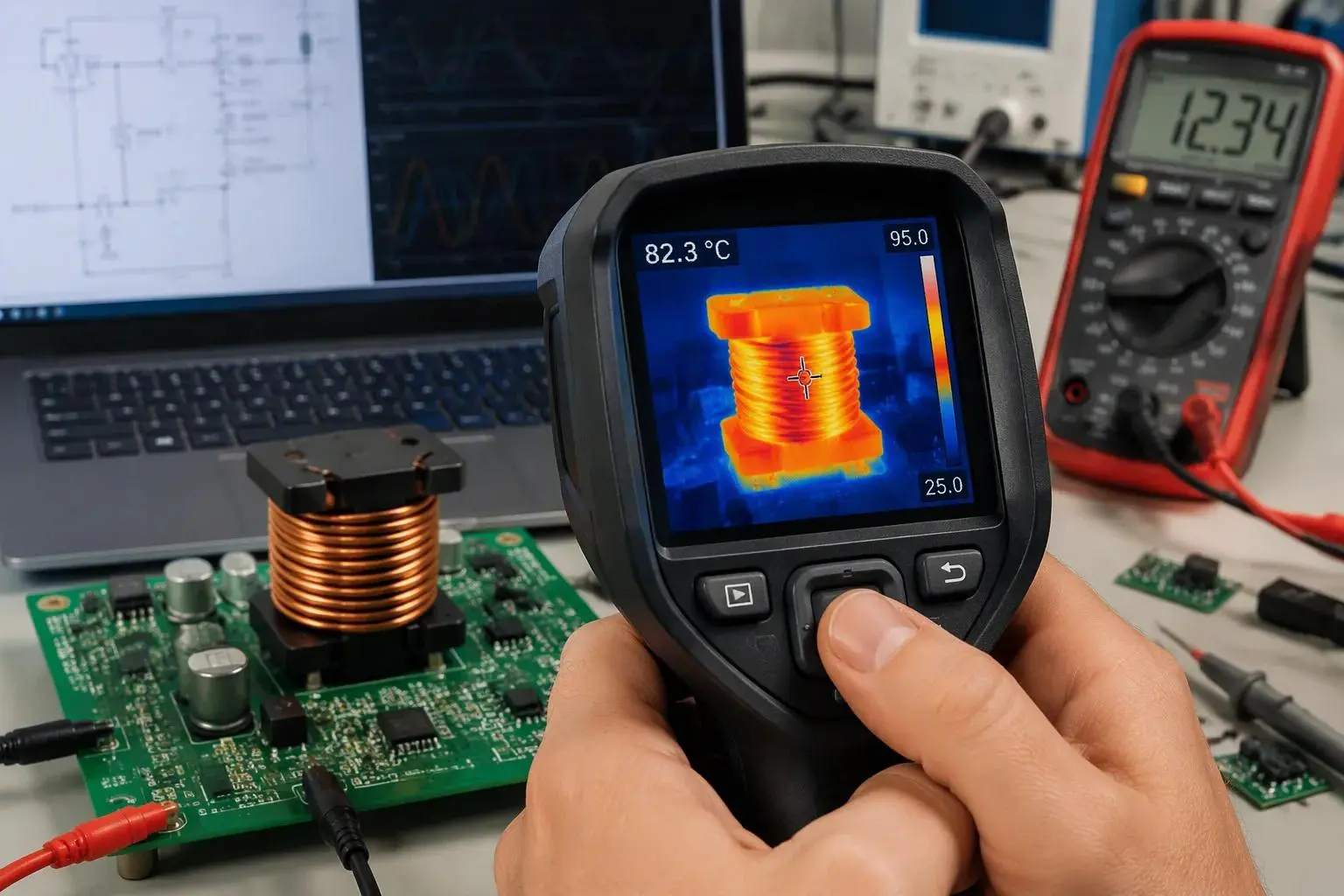

Tes beban dan suhu menutup loop. Insinyur menjalankan kandidat pada PCB target dalam kondisi pendinginan aktual dan mencatat suhu komponen pada kondisi stabil. Langkah ini menegaskan margin termal dan karakteristik superposisi dc pada enclosure nyata, bukan hanya di atas kertas.

Empat tuas mengontrol arus saturasi dan panas dalam induktor berbentuk I : bahan inti, geometri dan celah, desain belitan, dan kondisi termal atau pengoperasian. Pengukuran mengkonfirmasi margin pada setiap tahap.

Daftar tindakan yang diprioritaskan menjaga pekerjaan tetap teratur:

1. Pilih material dan ukuran untuk arus puncak, dengan mengukur margin terhadap kondisi arus terburuk yang dapat dipercaya.

2. Atur putaran dan celah untuk memperbaiki induktansi di bawah beban.

3. Pilih kabel yang kehilangan panasnya rendah dan dapat diatur.

4. Verifikasi dengan uji beban dan suhu.

Desainer harus memperlakukan saturasi dan panas sebagai variabel terkait. Perubahan yang membantu yang satu menggeser yang lain, sehingga induktor daya layak untuk ditinjau bersama. Disiplin yang sama diterapkan pada tata letak konverter dc-dc apa pun.
