Mengapa Induktor yang Kompatibel Selalu Penting untuk Penyaringan EMI

 Induktor yang kompatibel memainkan peran penting dalam penyaringan emisi dengan membentuk perilaku sirkuit dan mendukung kepatuhan terhadap peraturan. Studi terbaru menunjukkan bahwa bahan inti induktor dan pilihan desain secara langsung mempengaruhi efisiensi daya dan integritas sinyal di sirkuit modern.

· Inti ferit dan serbuk besi membantu menjaga efisiensi dan mengurangi kerugian.

· Desain berbasis toroidal dan bobbin meningkatkan kinerja di lingkungan frekuensi tinggi, yang memperkuat penekanan emisi.
·  Memilih induktor yang tepat memastikan bahwa sirkuit beroperasi dengan andal dan memenuhi standar yang ketat.

Apa Induktor yang Kompatibel dalam Penyaringan EMI

Mendefinisikan Kompatibilitas untuk Filter EMI

Induktor yang kompatibel membentuk tulang punggung filter emi yang efektif. Komponen-komponen ini harus sesuai dengan persyaratan listrik dan mekanik rangkaian untuk memastikan penekanan interferensi yang andal. Kompatibilitas berarti lebih dari sekedar pemasangan pada papan sirkuit. Ini melibatkan penyelarasan karakteristik induktor dengan kebutuhan spesifik penyaringan emi, seperti rentang frekuensi target, penanganan arus, dan integrasi dengan komponen filter lainnya.

Produsen menentukan kompatibilitas untuk induktor yang digunakan dalam filter emi dengan mempertimbangkan beberapa faktor penting:

· Nilai induktansi harus selaras dengan pita frekuensi kebisingan target untuk memastikan impedansi efektif.

· Peringkat saat ini, termasuk saturasi dan RMS, sangat penting untuk mencegah saturasi inti dan mengelola kenaikan termal.

· Resistensi DC berdampak pada efisiensi dan pembangkitan panas pada tahap filter.

· Frekuensi resonansi mandiri harus melebihi frekuensi kebisingan tertinggi untuk mempertahankan perilaku induktif.

· Ukuran paket, gaya pemasangan, dan efektivitas pelindung mempengaruhi kinerja listrik dan integrasi mekanis.

Catatan: Insinyur harus selalu memverifikasi bahwa frekuensi resonansi induktor berada di atas frekuensi tertinggi yang menjadi perhatian. Hal ini memastikan filter terus memblokir gangguan alih-alih membiarkannya lewat.

Induktor yang kompatibel juga harus bekerja secara lancar dengan kapasitor filter. Kemitraan ini membantu menciptakan filter low-pass atau mode umum yang memblokir interferensi yang tidak diinginkan sekaligus membiarkan sinyal yang diinginkan lewat. Dalam aplikasi catu daya, induktor yang tepat mencegah emisi radiasi dan mendukung kepatuhan terhadap standar peraturan.

Parameter Kunci untuk Penekanan EMI

Kinerja filter emi bergantung pada beberapa parameter kelistrikan utama. Setiap parameter memengaruhi seberapa baik filter memblokir interferensi dan menjaga integritas sinyal.

· Induktansi mempengaruhi kemampuan penyimpanan energi induktor dan menentukan kemampuan filter untuk menekan kebisingan.

· Faktor Kualitas (Q) menunjukkan efisiensi. Q yang lebih tinggi berarti kerugian yang lebih rendah dan kinerja filter emi yang lebih baik.

· Nilai Arus menentukan arus maksimum yang dapat ditangani induktor tanpa terlalu panas atau menjenuhkan inti.

· Kapasitansi Terdistribusi berdampak pada stabilitas. Kapasitansi yang lebih rendah menghasilkan kinerja yang lebih baik dalam aplikasi frekuensi tinggi.

Tabel di bawah merangkum bagaimana parameter ini memengaruhi kinerja filter emi:

Dalam aplikasi dunia nyata, para insinyur memilih induktor kompatibel yang memenuhi semua persyaratan ini. Mereka mempertimbangkan jenis interferensi, seperti emisi konduksi atau radiasi, dan memilih filter yang mengatasi tantangan spesifik dalam desain mereka. Ketika filter menggunakan induktor yang tepat, filter tersebut mencapai penekanan interferensi yang andal dan menjaga kepatuhan terhadap standar industri.

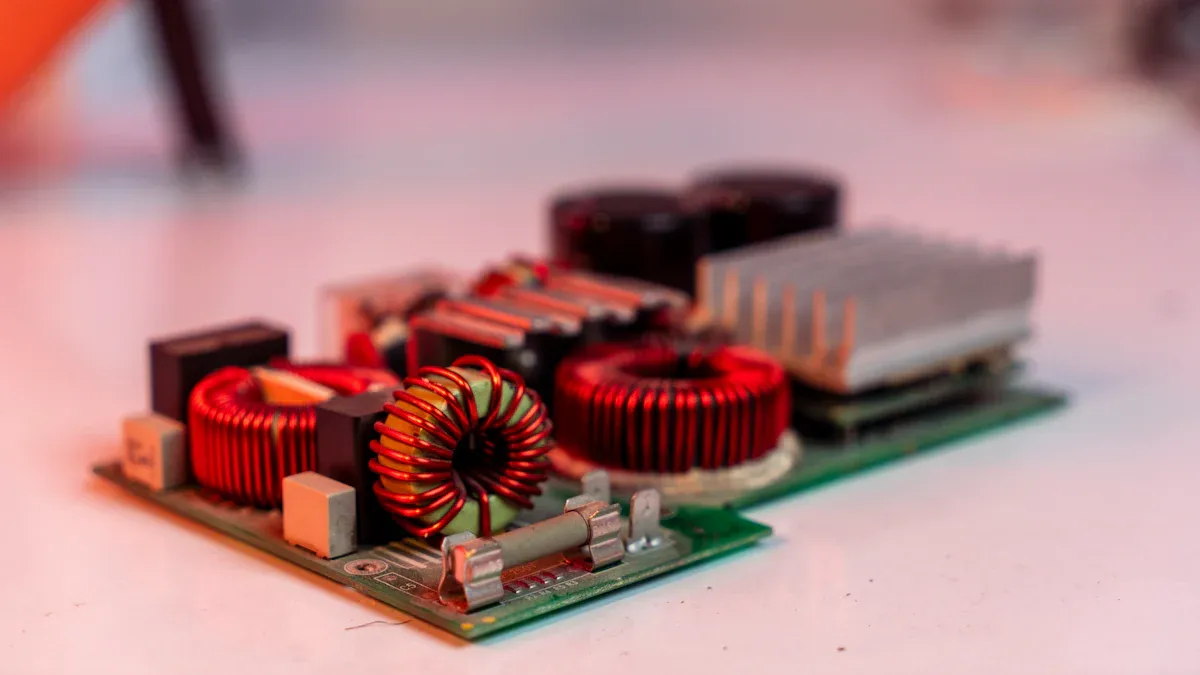

Faktor Penting Saat Memilih Induktor Filter EMI yang Tepat

Nilai Induktansi dan Toleransi

Nilai induktansi merupakan faktor utama dalam filter EMI. Ini menentukan impedansi pada frekuensi yang berbeda, yang secara langsung mempengaruhi kemampuan filter untuk mengurangi kebisingan yang tidak diinginkan. Nilai induktansi yang lebih tinggi meningkatkan penekanan pada frekuensi tinggi. Nilai yang lebih rendah mungkin memerlukan kapasitansi tambahan untuk mencapai tingkat penyaringan yang diinginkan. Insinyur harus memilih induktor dengan nilai induktansi yang tepat agar sesuai dengan persyaratan rangkaian mereka.

Variasi toleransi juga memainkan peran penting dalam kinerja filter EMI. Ketidakcocokan kecil dapat meningkatkan insertion loss dan menyebabkan riak pada pita sandi. Dalam filter tingkat tinggi, toleransi yang ketat diperlukan untuk mempertahankan kinerja. Ketidaksesuaian impedansi dapat menimbulkan pantulan yang menurunkan kualitas sinyal. Penyetelan yang tepat menjadi penting untuk menghindari riak dan memastikan penekanan interferensi yang andal.

Peringkat dan Saturasi Saat Ini

Peringkat arus menentukan arus maksimum yang dapat ditangani induktor tanpa terlalu panas atau jenuh. Filter EMI harus menggunakan induktor dengan rating yang sesuai atau melebihi arus input maksimum. Hal ini mencegah kegagalan karena kondisi arus berlebih. Tabel di bawah menunjukkan pengaruh rating saat ini terhadap pemilihan filter di berbagai aplikasi:

Saturasi inti menimbulkan beberapa risiko dalam filter EMI. Ketika saturasi terjadi, induktansi runtuh, menyebabkan peningkatan riak arus dan kegagalan filter. Risiko pelepasan panas muncul ketika kehilangan meningkat, menyebabkan suhu lebih tinggi dan saturasi lebih awal. Bentuk gelombang keluaran yang terdistorsi mempengaruhi stabilitas bentuk arus. Perilaku magnetis non-linier meningkatkan interferensi, sehingga mempersulit kepatuhan terhadap batasan yang ketat.

Material Inti dan Kerugian

Pemilihan material inti mempengaruhi kerugian dan penekanan EMI. Inti ferit menawarkan solusi hemat biaya untuk frekuensi dari 150 kHz hingga 30 MHz. Inti nanokristalin memberikan kepadatan fluks saturasi yang lebih tinggi dan kinerja frekuensi tinggi yang lebih baik. Inti logam amorf memberikan sifat yang sangat baik untuk aplikasi khusus. Insinyur harus memilih material inti yang meminimalkan kerugian dan memenuhi persyaratan filter EMI mereka.

Kerugian inti berdampak pada penekanan EMI dan efisiensi sirkuit. Induktor yang dibentuk mengandung fluks magnet, meminimalkan kebocoran dan mencegah gangguan pada sirkuit sensitif. Resistansi DC yang rendah menghasilkan lebih sedikit daya yang terbuang sebagai panas, sehingga meningkatkan efisiensi secara keseluruhan. Pelindung magnetik yang unggul mengurangi EMI pada PCB yang padat.

Respon Frekuensi dan Impedansi

Karakteristik respons frekuensi sangat penting untuk filter EMI dalam aplikasi RF dan daya. Insinyur harus mempertimbangkan nilai induktansi, faktor Q, frekuensi resonansi mandiri, resistansi DC, peringkat arus, toleransi, kapasitansi parasit, dan ukuran paket. Spesifikasi ini menentukan seberapa baik filter menekan interferensi dan menjaga integritas sinyal.

Pencocokan impedansi antara induktor dan kapasitor sangat penting untuk kinerja filter. Impedansi yang tidak sesuai dapat mengurangi efektivitas filter secara signifikan. Insinyur harus memastikan pencocokan impedansi yang tepat selama desain dan pemasangan filter EMI. Praktik ini membantu memblokir interferensi dan menjaga kualitas sinyal.

· Pencocokan impedansi sangat penting untuk kinerja filter.

· Impedansi yang tidak sesuai dapat menyebabkan penurunan efektivitas filter secara signifikan.

· Pencocokan impedansi yang tepat harus dipastikan selama desain dan pemasangan filter impedansi.

Ukuran, Pemasangan, dan Efisiensi

Kendala ukuran dan pemasangan mempengaruhi pemilihan induktor yang kompatibel dalam desain yang kompak. Insinyur harus memilih metode pemasangan yang sesuai dengan persyaratan filter dan aplikasi EMI mereka. Tabel di bawah menguraikan metode pemasangan umum dan kegunaannya:

Induktor berkualitas tinggi dan efisien mendukung desain kompak modern dan efisiensi daya. Induktor daya sangat penting untuk transmisi energi yang efisien, meminimalkan kehilangan energi selama transfer energi listrik. Memilih induktor daya berkualitas tinggi dapat menghasilkan pengurangan biaya operasional bisnis yang signifikan. Induktor yang efisien meminimalkan kehilangan energi selama pengoperasian, yang penting untuk menjaga efisiensi dalam berbagai aplikasi. Pada kendaraan listrik, induktor daya yang efisien dapat secara signifikan mengurangi kehilangan energi, sehingga memperluas jangkauan berkendara. Pada ponsel pintar, hal ini berkontribusi pada masa pakai baterai yang lebih lama dan pengurangan pembangkitan panas. Induktor inti ferit mengelola energi listrik dengan menyimpan dan melepaskannya secara efisien, sehingga meminimalkan kerugian. Permeabilitas magnetis yang tinggi pada inti ferit sangat penting untuk memastikan kelancaran pengoperasian dalam aplikasi frekuensi tinggi.

Insinyur harus memilih induktor yang kompatibel yang memenuhi persyaratan filter EMI, mendukung pencocokan impedansi, dan sesuai dengan ukuran dan batasan pemasangan desain mereka. Pilihan ini memastikan penekanan interferensi yang andal, kepatuhan terhadap standar, dan pengoperasian yang efisien pada perangkat modern.

Panduan Langkah demi Langkah untuk Memilih Filter EMI yang Tepat

Identifikasi EMI dan Persyaratan Kepatuhan

Insinyur dan penghobi harus memulai dengan memahami persyaratan penyaringan untuk desain mereka. Standar peraturan menetapkan dasar untuk tingkat interferensi yang dapat diterima. Proses untuk mengidentifikasi persyaratan ini melibatkan beberapa langkah:

1. Melakukan pengujian pra-kepatuhan untuk menemukan potensi masalah EMI sejak dini.

2. Mengembangkan rencana pengujian yang menguraikan standar, peralatan, dan kriteria penerimaan.

3. Siapkan produk dalam mode pengoperasian yang diinginkan.

4. Menyiapkan alat uji dan produk sesuai rencana.

5. Jalankan pengujian, pantau hasil, dan catat segala anomali.

6. Analisis data pengujian untuk memastikan kepatuhan.

7. Menghasilkan laporan yang merinci prosedur dan hasil.

8. Menerapkan tindakan perbaikan jika terjadi kegagalan.

9. Tes ulang setelah melakukan koreksi.

Analisis Kebutuhan Sirkuit dan Sistem

Sebelum memilih filter emi yang tepat, para insinyur harus menganalisis karakteristik sirkuit dan sistem. Faktor kuncinya meliputi:

· Jenis kebisingan, seperti interferensi mode umum dan mode diferensial.

· Rentang frekuensi operasi.

· Peringkat saat ini untuk aplikasi.

· Kinerja termal di bawah beban.

· Persyaratan khusus aplikasi, termasuk standar keselamatan dan batas arus bocor.

Memilih bahan inti yang tepat juga penting. Ferit cocok untuk sebagian besar aplikasi 150 kHz–30 MHz. Inti nanokristalin menawarkan kepadatan fluks saturasi yang lebih tinggi dan kinerja frekuensi tinggi yang lebih baik. Inti logam amorf memberikan sifat yang sangat baik untuk persyaratan penyaringan khusus.

Cocokkan Spesifikasi Induktor dengan Aplikasi

Mencocokkan spesifikasi induktor dengan aplikasi memastikan penindasan interferensi yang efektif. Tabel di bawah menyoroti bagaimana spesifikasi yang berbeda memengaruhi pemfilteran emi:

Memilih filter emi yang tepat di awal siklus desain akan mencegah revisi yang mahal. Insinyur harus mempertimbangkan frekuensi pengoperasian, level arus, dan konfigurasi filter emi pasif. Gagal menyelaraskan spesifikasi dengan kebutuhan aplikasi dapat mengakibatkan peredaman kebisingan yang tidak memadai dan peningkatan penurunan tegangan.

Evaluasi Data dan Kualitas Produsen

Meninjau data pabrikan membantu memastikan bahwa induktor memenuhi persyaratan penyaringan. Kriteria penting meliputi:

Induktor berkualitas tinggi meningkatkan keandalan filter emi dalam aplikasi yang menuntut.

Uji dan Validasi Pemilihan Induktor

Pengujian dan validasi memastikan bahwa filter emi yang dipilih memenuhi semua persyaratan. Praktik terbaik meliputi:

1. Identifikasi sumber kebisingan dan rentang frekuensinya.

2. Pilih komponen berkualitas tinggi dengan spesifikasi yang sesuai.

3. Tempatkan filter dekat dengan sumber kebisingan untuk meminimalkan emisi radiasi.

4. Minimalkan efek parasit dengan menggunakan jejak PCB yang pendek dan langsung.

5. Gunakan pelindung untuk lebih mengurangi interferensi.

6. Uji kinerja filter dengan penganalisis spektrum dan penganalisis jaringan.

7. Sesuaikan konfigurasi sesuai kebutuhan untuk pemfilteran optimal.

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

Menggunakan induktor generik atau tidak kompatibel dalam filter emi sering kali menyebabkan penyaringan tidak memadai dan peningkatan interferensi. Filter yang dirancang tanpa mempertimbangkan kebutuhan spesifik aplikasi mungkin tidak memiliki isolasi yang tepat antar sirkuit. Mengabaikan efek arus masuk, lonjakan tegangan, atau kebutuhan perlindungan ESD dapat membahayakan kinerja filter. Insinyur harus menghindari pemilihan filter hanya berdasarkan ukuran atau biaya. Sebaliknya, mereka harus memilih filter yang disesuaikan dengan kebutuhan unik aplikasi mereka untuk memastikan penekanan interferensi yang andal.

Tip: Tinjauan cermat atas kesalahan umum dapat membantu para insinyur menghindari kesalahan desain yang merugikan dan mencapai penekanan emisi yang kuat.

Kesalahan paling umum dalam pemilihan filter emi meliputi:

1. Penyaringan tidak memadai

2. Kurangnya isolasi antar sirkuit

3. Mengabaikan dampak arus masuk saat ini

4. Mengabaikan lonjakan tegangan

5. Tidak menggunakan dioda proteksi ESD

6. Memilih induktansi yang salah untuk aplikasi

7. Mengabaikan margin peringkat saat ini

8. Menghadap DCR

9. Memilih hanya berdasarkan ukuran

Dampak Dunia Nyata dari Induktor yang Kompatibel vs. Tidak Kompatibel

Filter EMI Sukses di Catu Daya

Studi kasus mengungkapkan bagaimana induktor yang kompatibel mengubah filter emi dalam aplikasi catu daya. Insinyur sering memilih induktor yang sesuai dengan persyaratan listrik dan mekanik dari filter mereka. Pemilihan yang cermat ini menghasilkan penekanan interferensi yang andal dan peningkatan kepatuhan. Filter EMI Catu Daya DOREXS adalah contoh yang baik. Para insinyur mengamati peningkatan keandalan dan kinerja setelah mengintegrasikan induktor yang kompatibel. Filter ini mempertahankan pengoperasian yang stabil dan memenuhi standar peraturan. Penerapan di dunia nyata menunjukkan bahwa desain filter yang kuat memandu para insinyur menuju solusi yang efektif.

· Induktor yang kompatibel meningkatkan keandalan filter.

· Filter mencapai tingkat kinerja yang diinginkan dalam aplikasi catu daya.

· Insinyur mengembangkan solusi yang sesuai dengan belajar dari studi kasus yang sukses.

Kegagalan Filter dari Induktor yang Tidak Kompatibel

Induktor yang tidak kompatibel sering menyebabkan kegagalan filter pada aplikasi filter emi. Insinyur terkadang mengabaikan parameter utama, seperti nilai induktansi atau rating arus. Filter dapat melewatkan interferensi, yang menyebabkan masalah kebisingan dan ketidakpatuhan terhadap peraturan. Satu kasus melibatkan filter catu daya yang menggunakan induktor generik. Filter gagal memblokir interferensi, mengakibatkan pengoperasian tidak stabil dan peningkatan kebisingan. Insinyur mengganti induktor dengan model yang kompatibel, yang mengembalikan penyaringan dan kepatuhan yang tepat.

Pelajaran dari Penerapan Lapangan

Aplikasi lapangan memberi para insinyur pelajaran berharga tentang filter emi. Para insinyur mengetahui bahwa induktor yang kompatibel memainkan peran penting dalam memblokir interferensi dan menjaga integritas sinyal. Filter harus sesuai dengan kebutuhan aplikasinya untuk memastikan pengoperasian yang andal. Insinyur yang menganalisis kegagalan dan keberhasilan di dunia nyata mengembangkan desain filter yang lebih baik. Mereka menghindari kesalahan umum dan memilih induktor yang mendukung pemfilteran yang kuat.

Tip: Insinyur harus selalu meninjau studi kasus dan data lapangan sebelum memilih induktor untuk filter emi. Praktik ini membantu mencegah interferensi dan memastikan kepatuhan dalam aplikasi yang menuntut.

Induktor yang kompatibeltetap penting untuk penyaringan EMI yang efektif dan kepatuhan terhadap peraturan. Insinyur yang mengikuti proses seleksi terstruktur mencapai efisiensi daya, integritas sinyal, dan penekanan EMI yang andal.

· Tinjau persyaratan sirkuit

· Cocokkan spesifikasi induktor

· Validasi dengan data pabrikan

Menerapkan langkah-langkah ini membantu para insinyur membuat filter yang kuat dan menghindari kesalahan umum. Penekanan EMI yang andal dimulai dengan pemilihan komponen yang cermat.

Pertanyaan Umum

Apa yang membuat induktor kompatibel untuk penyaringan EMI?

Sebuah induktor menjadi kompatibel ketika sifat listrik dan mekaniknya sesuai dengan kebutuhan rangkaian. Insinyur memeriksa induktansi, peringkat arus, material inti, dan respons frekuensi untuk memastikan penekanan EMI yang andal.

Bagaimana jenis induktor mempengaruhi kinerja filter EMI?

Jenis induktor yang berbeda, seperti chip toroidal atau multilayer, menawarkan manfaat unik. Induktor toroidal mengurangi kebocoran dan mendukung penyaringan frekuensi tinggi. Induktor chip multilapis sesuai dengan desain yang ringkas dan memberikan kinerja yang stabil.

Mengapa para insinyur harus mencocokkan induktor dengan kapasitor dalam filter EMI?

Mencocokkan induktor dengan kapasitor menciptakan filter yang efektif. Pemasangan ini memblokir interferensi yang tidak diinginkan dan memungkinkan sinyal yang diinginkan lewat. Insinyur mencapai penekanan optimal dengan memilih komponen yang saling melengkapi.

Bisakah penggunaan induktor generik menyebabkan kegagalan filter EMI?

Ya. Induktor generik mungkin tidak memiliki peringkat yang tepat atau bahan inti yang sesuai. Mereka sering kali gagal memblokir interferensi, yang menyebabkan pengoperasian tidak stabil dan masalah peraturan.

Apa peran material inti dalam penekanan EMI?

Bahan inti menentukan kehilangan dan respon frekuensi. Inti ferit cocok untuk sebagian besar filter EMI. Logam nanokristalin dan amorf menangani frekuensi yang lebih tinggi dan mengurangi kerugian. Insinyur memilih bahan inti berdasarkan kebutuhan aplikasi.
