Penerapan Induktor Berbentuk I pada Rangkaian Penggerak Motor Rumah Pintar

Induktor berbentuk I memainkan peran penting dalam sirkuit penggerak motor rumah pintar. Mereka menyaring kebisingan, menstabilkan arus, dan meningkatkan efisiensi secara keseluruhan. Komponen kecil ini membantu desainer memenuhi kebutuhan perangkat rumah pintar modern yang ringkas, senyap, dan hemat energi.

Insinyur menghargai induktor ini karena kemampuannya menghaluskan fluktuasi tegangan dan menekan gangguan listrik. Induktor yang dipilih dengan baik juga memperpanjang umur sirkuit penggerak motor dan menjaga kinerja tetap konsisten di berbagai kondisi pengoperasian.

Artikel ini menjelaskan apa itu induktor berbentuk I, mengapa hal itu penting dalam penggerak motor, dan apa manfaatnya bagi aplikasi rumah pintar. Pembaca juga akan menemukan panduan praktis dalam memilih dan mengintegrasikan induktor ke dalam desain mereka sendiri.

Poin Penting

· Induktor berbentuk I menyaring kebisingan dan menstabilkan arus pada penggerak motor. Tindakan ini meningkatkan efisiensi dan memperpanjang umur sirkuit.

· Desain ringkas dan arus saturasi tinggi menjadikan induktor ini sempurna untuk perangkat rumah pintar kecil dan bertenaga.

· Pilih induktor yang tepat dengan mencocokkan induktansi, peringkat arus, dan frekuensi dengan driver Anda. Pemilihan ini memastikan kinerja yang andal.

· Tempatkan induktor dekat dengan pengemudi dan hindari sensor sensitif. Penempatan yang baik mengurangi gangguan dan menjaga sistem tetap bersih.

Apa Itu Induktor Berbentuk I?

Struktur dan Prinsip Inti

Induktor berbentuk I menggunakan inti magnet berbentuk batang atau batang dengan gulungan kawat yang melilitnya. Desain ini berbeda dengan tipe toroidal atau loop tertutup. Struktur terbuka memberi para insinyur akses mudah untuk penggulungan dan perakitan.

Induktor menyimpan energi dalam medan magnet ketika arus mengalir melalui kumparannya. Properti ini membuat komponen berguna untuk menghaluskan fluktuasi tegangan dan menyaring kebisingan frekuensi tinggi. Inti magnet memusatkan garis medan dan meningkatkan induktansi.

Inti ferit mendukung operasi frekuensi tinggi dengan kehilangan energi yang rendah. Desainer banyak menggunakan inti ini dalam mengganti catu daya dan filter. Bahan ini menangani peralihan cepat tanpa pemanasan berlebihan.

Sifat Listrik Utama

Induktansi induktor bergantung pada bahan inti, belitan belitan, dan dimensi fisik. Jumlah putaran yang lebih tinggi meningkatkan induktansi tetapi juga meningkatkan resistansi DC. Insinyur menyeimbangkan trade-off ini untuk setiap aplikasi.

Tegangan dan arus induktor mengikuti hubungan yang ditentukan. Tegangan pada komponen bergantung pada seberapa cepat arus berubah seiring waktu. Perilaku ini memungkinkan induktor untuk melawan perubahan aliran arus yang tiba-tiba.

Bahan ferit bekerja dengan baik pada rentang frekuensi yang luas. Mereka menjaga kerugian inti tetap rendah selama pengoperasian AC. Sifat ini cocok dengan rangkaian konversi daya yang beralih pada kecepatan tinggi.

Induktor berbentuk I juga menangani arus besar sebelum saturasi. Desain inti batang memberikan kinerja yang stabil di ruang kompak. Suku cadang ini cocok untuk penggerak motor rumah pintar dan sirkuit serupa.

Mengapa Induktor Penting dalam Penggerak Motor

Sirkuit penggerak bergantung pada induktor untuk penyaringan, osilasi, penundaan, dan bentukan. Induktor menggeser fasa arus relatif terhadap tegangan. Hubungan fase ini membantu penggerak memulai dengan benar dan mengembangkan arah putaran dan torsi yang ditentukan. Tanpa pergeseran fasa ini, penggerak akan menghasilkan gerakan yang tidak konsisten. Peralihan FET dan induktor bersama-sama menentukan ukuran dan kinerja konverter daya apa pun. Desainer menganggap komponen ini sebagai bagian yang paling berpengaruh dalam tata letak konverter. Sirkuit switching modern secara rutin mencapai efisiensi energi di atas 95 persen dengan induktor yang dipilih dengan cermat.

Kebisingan dan Penekanan EMI

Peralihan kebisingan mengancam pengoperasian perangkat rumah pintar yang andal. Induktor berfungsi sebagai filter penggerak motor yang menghalangi penyebaran kebisingan frekuensi tinggi melalui catu daya. Sebuah induktor menghadirkan impedansi tinggi pada sinyal frekuensi tinggi. Impedansi ini meningkat seiring dengan meningkatnya frekuensi. Induktor memantulkan kebisingan kembali ke sumbernya alih-alih membiarkannya lewat. Bagian-bagian ini adalah filter yang berharga untuk gangguan yang tidak diinginkan. Induktor melemahkan tepi peralihan yang tajam dan mengurangi radiasi elektromagnetik dari sistem. Tindakan tersedak dan menyaring ini menjaga saluran listrik tetap bersih untuk komponen sensitif lainnya.

Pengurangan EMI yang efektif memerlukan penyesuaian komponen dengan frekuensi peralihan pengemudi. Ketidakcocokan mengurangi efektivitas penyaringan dan memungkinkan keluarnya kebisingan. Perancang menggabungkan induktor dengan kapasitor untuk membuat filter garis yang menghilangkan kebisingan diferensial dan mode umum. Induktor menangani impedansi seri sementara kapasitor menyediakan jalur shunt ke ground. Jaringan filter ini membantu produk mencapai kepatuhan EMC/EMI terhadap standar peraturan. Lulus tes ini penting untuk menjual produk rumah pintar di pasar global.

Penghalusan Saat Ini dan Kontrol Termal

Sebuah induktor menolak perubahan arus yang tiba-tiba. Properti ini membuatnya ideal untuk menghaluskan arus berdenyut dari konverter switching. Induktor menyimpan energi dalam medan magnetnya ketika saklar dihidupkan. Ini melepaskan energi itu ketika saklar dimatikan. Tindakan ini mengisi celah antara pulsa dan menciptakan aliran arus yang stabil melalui belitan. Arus yang lebih halus mengurangi riak torsi dan meningkatkan kualitas gerakan.

Arus lancar juga mengurangi riak dan mencegah pemanasan berlebih pada sistem. Transien arus yang besar menghasilkan panas pada belitan dan elektronik penggerak. Induktor membatasi laju perubahan aliran. Batasan ini mengurangi nilai puncak dan menyebarkan beban termal ke seluruh siklus peralihan. Temperatur pengoperasian yang lebih rendah memperpanjang umur kapasitor, FET, dan drive itu sendiri. Manajemen termal menjadi lebih sederhana ketika induktor menangani energi transien.

Induktor membentuk bentuk gelombang arus dan tegangan di dalam rangkaian. Pembentukan bentuk gelombang yang tepat mengurangi tekanan pada peralihan FET dan meningkatkan efisiensi secara keseluruhan. Bentuk gelombang yang bersih mengandung lebih sedikit harmonisa yang akan membuang energi sebagai panas. Induktor juga membantu menjaga aliran arus kontinu selama kondisi beban ringan.

Frekuensi memainkan peran langsung dalam perilaku dan seleksi komponen. Frekuensi peralihan yang lebih tinggi memungkinkan penggunaan nilai induktansi yang lebih kecil. Induktor yang lebih kecil menghemat ruang papan dan mengurangi biaya komponen. Material inti harus mendukung frekuensi operasi tanpa kehilangan yang berlebihan. Bahan ferit unggul pada frekuensi tinggi dan menjaga kerugian inti tetap rendah. Perancang harus memverifikasi bahwa inti tidak jenuh pada arus puncak.

Arus AC di drive juga mempengaruhi kinerja. Sinyal bolak-balik menciptakan medan magnet yang berubah di inti. Kerugian inti meningkat seiring dengan frekuensi dan amplitudo AC. Kerugian ini muncul sebagai panas yang harus dikelola melalui desain yang tepat. Desainer memilih bahan yang menyeimbangkan kerugian inti terhadap nilai induktansi yang diperlukan untuk aplikasi tersebut.

Induktor berbentuk I adalah pilihan umum untuk desain penggerak ini. Struktur batang terbukanya memberikan induktansi yang stabil dalam tapak yang kompak. Komponen menangani tingkat saturasi tinggi sebelum inti jenuh. Margin ini memastikan pengoperasian yang andal selama kondisi startup dan kesalahan. Konstruksi sederhana juga menjaga biaya tetap rendah untuk produksi bervolume tinggi.

Manfaat untuk Aplikasi Rumah Pintar

Ukuran Kompak dan Saturasi Tinggi

Perangkat rumah pintar memerlukan komponen kecil yang dapat menangani beban berat. Induktor berbentuk I memberikan kedua kualitas tersebut. Desain inti batangnya mengemas induktansi tinggi ke dalam tapak kecil. Ukuran ringkas ini menghemat ruang papan yang berharga di sirkuit penggerak motor.

Arus saturasi yang tinggi merupakan keuntungan penting lainnya. Induktor mempertahankan kinerja yang stabil ketika arus melonjak selama penyalaan motor. Ia tidak kehilangan induktansi pada kondisi beban puncak. Keandalan ini menjaga drive tetap bekerja melalui siklus pengoperasian yang berat.

Gujing menghadirkan keahlian manufaktur selama lebih dari 23 tahun di bidang ini. Perusahaan mengembangkan lebih dari 20.000 formulasi bahan inti magnetik. Lini produksinya melebihi 90 persen otomatisasi. Kemampuan ini memastikan kualitas yang konsisten di setiap batch. Gujing memegang sertifikasi IATF 16949 dan ISO 9001.

Kerugian Inti Rendah dan Efektivitas Biaya

Kehilangan inti yang rendah berarti penghematan energi. Induktor membuang lebih sedikit daya sebagai panas selama operasi switching. Efisiensi ini mendukung pengoperasian senyap dan sejuk yang diharapkan oleh pengguna rumah pintar. Kerugian yang lebih rendah juga mengurangi tekanan pada komponen di sekitarnya.

Efektivitas biaya penting untuk produk konsumen bervolume tinggi. Konstruksi sederhana dari induktor berbentuk I membuat biaya produksi tetap rendah. Gujing menawarkan rangkaian produk yang luas untuk memenuhi kebutuhan desain yang berbeda. Jajarannya mencakup seri DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608, dan DLGB3X. Opsi tambahan mencakup seri DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406, dan DLGBX .

Induktor ini melayani switching catu daya, konverter DC-DC, perangkat rumah pintar, motor listrik, driver LED, dan peralatan rumah tangga. Respon frekuensi AC tetap stabil di seluruh kondisi pengoperasian. Desainer mendapatkan solusi yang fleksibel dan terjangkau untuk pengaturan tegangan dan penyaringan kebisingan.

Memilih Induktor yang Tepat

Induktansi dan Peringkat Saat Ini

Nilai induktansi adalah spesifikasi pertama yang harus ditentukan oleh seorang desainer. Nilai ini menentukan berapa banyak energi yang disimpan komponen dan seberapa baik komponen tersebut menghaluskan riak arus. Induktansi yang lebih tinggi memberikan penyaringan yang lebih baik tetapi merespons perubahan beban dengan lebih lambat. Induktansi yang lebih rendah bereaksi lebih cepat tetapi memungkinkan lebih banyak riak yang melewatinya. Insinyur menghitung nilai target dari frekuensi peralihan, tingkat riak yang dapat diterima, dan kebutuhan beban penggerak motor.

Arus pengenal menentukan beban maksimum yang dapat ditangani bagian tersebut secara terus menerus. Perancang juga harus memeriksa arus saturasi, yaitu titik di mana inti kehilangan sifat magnetiknya. Melebihi batas ini menyebabkan penurunan induktansi secara tajam dan dapat merusak drive. Desain yang aman menjaga arus operasi puncak jauh di bawah ambang batas saturasi. Penurunan suhu juga penting, karena resistansi meningkat seiring suhu dan mengurangi kapasitas arus efektif.

Tegangan dan arus induktor mengikuti hubungan yang ditentukan dalam setiap siklus peralihan. Tegangan pada belitan bergantung pada seberapa cepat arus berubah seiring waktu. Perilaku ini memungkinkan komponen untuk melawan perubahan aliran yang tiba-tiba. Desainer menggunakan prinsip ini untuk memprediksi riak dan memverifikasi bahwa bagian tersebut memenuhi kebutuhan rangkaian.

Gujing menawarkan layanan penyesuaian untuk nilai induktansi unik, dimensi paket, peringkat saat ini, atau desain khusus aplikasi. Insinyur berpengalaman mendukung setiap proyek mulai dari evaluasi aplikasi dan pemilihan material magnetik hingga optimalisasi struktural, produksi prototipe, verifikasi kinerja, dan produksi massal. Dukungan ini membantu desainer berpindah dari konsep ke produksi tanpa penundaan.

Batasan Frekuensi dan Ukuran

Frekuensi pengoperasian drive menentukan proses pemilihan. Kecepatan peralihan yang lebih tinggi memungkinkan nilai induktansi yang lebih kecil, sehingga menghemat ruang papan dan mengurangi biaya. Bahan inti harus mendukung frekuensi yang dipilih tanpa kehilangan yang berlebihan. Inti ferit bekerja dengan baik pada rentang frekuensi yang luas dan menjaga kerugian inti tetap rendah selama pengoperasian AC. Perancang memverifikasi bahwa inti tidak jenuh pada arus puncak di bawah beban terburuk.

Batasan ukuran sering kali menentukan pilihan akhir. Perangkat rumah pintar mengemas banyak komponen ke dalam ruang sempit, sehingga setiap milimeter berarti. Induktor berbentuk I dengan inti batang menghasilkan induktansi tinggi dalam ukuran yang ringkas. Desain ini cocok digunakan pada sirkuit penggerak motor yang area papannya terbatas. Struktur terbuka juga menyederhanakan perakitan otomatis dan menjaga biaya produksi tetap rendah.

Perancang juga harus mengevaluasi resistansi DC dari belitan. Resistansi yang lebih rendah berarti lebih sedikit daya yang terbuang sebagai panas dan efisiensi keseluruhan yang lebih baik. Kemampuan penanganan daya induktor harus sesuai dengan persyaratan penggerak. Bagian dengan kapasitas daya yang tidak mencukupi akan menjadi terlalu panas dan rusak sebelum waktunya.

Gujing memberikan dukungan teknis untuk pemilihan komponen, analisis aplikasi, pengembangan prototipe, dan produksi massal. Rangkaian produk perusahaan meliputi seri DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608, dan DLGB3X, bersama dengan seri DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406, dan seri DLGBX. Induktor ini menghasilkan induktansi yang stabil, resistansi DC rendah, dan penanganan arus yang andal. Desainer dapat meminta sampel dan mengujinya dalam kondisi pengoperasian nyata sebelum menetapkan spesifikasi akhir.

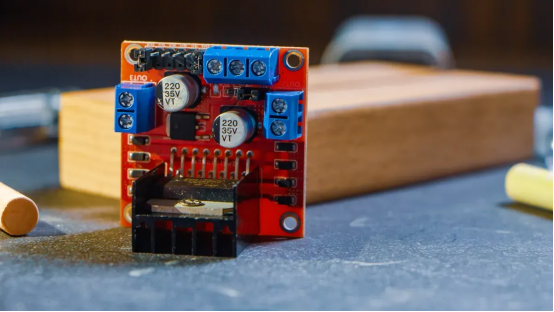

Tips Integrasi untuk Pengemudi Motor

Penempatan dan Pelindung

Tempatkan induktor berbentuk I dekat dengan keluaran driver motor. Jejak pendek antara induktor dan driver mengurangi interferensi yang terpancar. Aliran arus yang tepat memerlukan penelusuran jejak yang cermat. Struktur batang terbuka menciptakan bidang yang melampaui tubuh. Arahkan sumbu inti menjauhi jalur sinyal sensitif. Tata letak PCB harus mencakup bidang tanah di bawah induktor. Teknologi penggulungan presisi Gujing memastikan nilai parasit yang konsisten di seluruh batch.

Medan magnet dari induktor dapat mengganggu sensor di dekatnya. Induktor yang ditempatkan dengan benar mengurangi gangguan kebisingan menjadi jejak. Jauhkan komponen dari antena dan sensor efek hall. Tuangkan tembaga yang dibumikan memberikan perlindungan tambahan. Resistansi DC dari belitan mempengaruhi penempatan. Resistensi yang lebih rendah menghasilkan lebih sedikit panas. Gujing menggunakan bahan inti magnetik yang dioptimalkan sehingga kehilangan inti tetap rendah. Ini mengurangi panas yang dipancarkan induktor. Pemeriksaan kualitas yang ketat dan keterlacakan yang lengkap memastikan setiap bagian memenuhi spesifikasi.

Kompatibilitas Pengemudi

Cocokkan induktor dengan IC driver motor. Induktansi terukur harus selaras dengan frekuensi peralihan driver dan filter keluaran. Ketidakcocokan menghasilkan riak yang berlebihan. Arus saturasi harus melebihi keluaran penggerak puncak. Peringkat komponen saat ini harus sesuai dengan persyaratan pengemudi. Resistansi belitan mempengaruhi kehilangan daya dan efisiensi daya secara keseluruhan. Manufaktur otomatis Gujing mempertahankan toleransi ketat pada nilai induktansi. Ketertelusuran memastikan setiap batch cocok dengan lembar data.

Frekuensi pengoperasian penggerak membatasi material inti. Inti ferit dari Gujing mendukung rentang frekuensi di sirkuit penggerak motor. Inti tidak boleh jenuh selama transien arus puncak. Saturasi menurunkan induktansi dan memicu kondisi kesalahan. Pemeriksaan kualitas Gujing memverifikasi kinerja inti dalam kondisi ekstrem. Produksi otomatis mengurangi variasi. Insinyur mengandalkan perilaku yang konsisten di seluruh unit untuk induktor dan komponen lainnya. Jejak komponen harus sesuai dengan tata letak. Induktor Gujing hadir dalam beberapa seri untuk kebutuhan pemasangan yang berbeda. Keluaran tegangan yang stabil bergantung pada pemilihan induktor yang tepat. Aplikasi tegangan lebih tinggi memerlukan inti dengan ambang saturasi lebih tinggi. Penyaluran daya tetap konsisten.
Induktor berbentuk I memberikan manfaat yang jelas dalam sirkuit penggerak motor rumah pintar. Mereka menekan kebisingan, memperlancar aliran arus, dan meningkatkan efisiensi daya. Komponen-komponen ini membantu para desainer membuat perangkat rumah pintar yang ringkas, andal, dan terjangkau. Induktor menyimpan energi dan melepaskannya untuk menstabilkan tegangan selama peralihan. Induktor yang dipilih dengan baik juga membatasi panas dan memperpanjang umur rangkaian. Insinyur harus menerapkan pedoman seleksi dan integrasi dari artikel ini. Mencocokkan induktansi, peringkat arus, dan frekuensi dengan driver memastikan kinerja yang stabil. Penempatan dan pelindung yang tepat mengurangi interferensi. Langkah-langkah ini membantu setiap desainer mengoptimalkan sirkuit penggerak motor untuk produk rumah pintar modern.
