Mengapa Toleransi Induktor Cincin Warna dan DCR Penting untuk PCB Anda

Toleransi dan DCR penting karena secara langsung mempengaruhi keakuratan, efisiensi, dan keandalan rangkaian dalam perakitan PCB. Induktor cincin warna melayani penyaringan, penyetelan, dan rangkaian daya. Induktor ini tidak dapat dipertukarkan. Sebuah induktor dengan nilai longgar menggeser respons frekuensi. Induktor dengan DCR tinggi membuang daya sebagai panas. Induktor semacam itu menyebabkan distorsi sinyal, panas berlebih, dan kegagalan perakitan. Setiap induktor di papan harus memenuhi spesifikasi pengenalnya. Desainer yang mengabaikan spesifikasi induktor berisiko mengalami pengerjaan ulang yang mahal dan kinerja yang tidak stabil. Pilihan induktor yang tepat mencegah kegagalan ini. Itu membuat sirkuit tetap stabil dan efisien. Pemilihan yang tepat selalu dimulai dengan pemahaman kedua parameter tersebut.

Dasar-dasar Toleransi dan Induktansi Induktor Cincin Warna

Apa Arti Toleransi Induktansi

Toleransi induktansi menggambarkan variasi yang diijinkan dari nilai induktansi nominal. Produsen menyatakan variasi ini dalam persentase. Induktor 100 µH dengan toleransi ±10% dapat mengukur antara 90 µH hingga 110 µH. Kisaran ini mempengaruhi kinerja komponen dalam suatu rangkaian.

Toleransi yang ketat membutuhkan biaya produksi yang lebih besar. Toleransi yang longgar menghemat uang namun menimbulkan ketidakpastian. Desainer harus mempertimbangkan pengorbanan ini untuk setiap aplikasi.

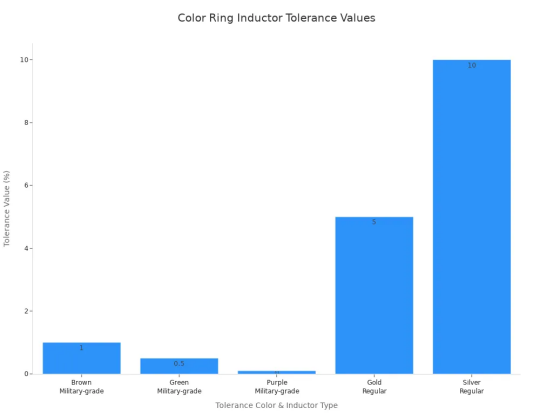

Klasifikasi toleransi umum meliputi M (±20%) dan N (±30%). Kode-kode ini muncul pada lembar data dan label komponen. Induktor tingkat militer mencapai toleransi yang lebih ketat. Coklat menunjukkan ±1%, hijau menunjukkan ±0,5%, dan ungu menunjukkan ±0,1%. Induktor biasa menggunakan emas ±5% dan perak ±10%.

Seri Induktor Cincin Warna Gujing , termasuk model DLGA0510 dan DLGA0410, menunjukkan kontrol toleransi yang konsisten di seluruh batch produksi. Induktor lubang tembus ini sesuai dengan tugas penyaringan, penyimpanan energi, dan pemrosesan sinyal.

Membaca Pita dan Kode Toleransi

Serangkaian pita berkode warna mengkomunikasikan nilai induktansi dan toleransi pada badan komponen. Metode pembacaan tergantung pada jumlah pita.

Untuk induktor empat pita, dua pita pertama adalah angka penting, pita ketiga adalah pengali, dan pita keempat menunjukkan toleransi. Untuk induktor lima pita, tiga pita pertama adalah angka penting, pita keempat adalah pengali, dan pita kelima menunjukkan toleransi.

Perhatikan contoh empat pita: kuning (4), ungu (7), merah (×100), emas (5%). Ini menghasilkan 47 × 100 = 4700 µH dengan toleransi 5%. Contoh lima pita: merah (2), ungu (7), hitam (0), coklat (×10), emas (5%). Ini menghasilkan 270 × 10 = 2700 µH dengan toleransi 5%.

Tabel di bawah ini merangkum kode warna toleransi untuk referensi cepat.

Membaca pita berwarna dengan benar mencegah kesalahan perakitan. Pita toleransi yang salah dibaca mengirimkan induktor yang salah ke jalur produksi.

Bagaimana Toleransi Mempengaruhi Kinerja Sirkuit

Akurasi Penyaringan dan Penyetelan

Nilai induktansi dan toleransi membentuk respons frekuensi setiap rangkaian penyaringan dan penyetelan. Filter melewatkan atau memblokir sinyal pada frekuensi tertentu. Perilaku itu bergantung pada induktansi yang tepat dalam rangkaian. Ketika nilai sebenarnya menyimpang dari induktansi nominal, frekuensi cutoff juga ikut bergerak. Sirkuit tuning berperilaku dengan cara yang sama. Titik resonansi bergeser, dan sirkuit tidak lagi berfungsi sesuai desain.

Frekuensi resonansi bergantung pada induktansi dan kapasitansi. Setiap kesalahan di salah satu komponen akan menggerakkan titik resonansi. Kapasitor umumnya bervariasi sekitar ±5% hingga ±20%. Induktor sering kali bervariasi ±10% atau lebih. Penyimpangan-penyimpangan ini digabungkan. Resonansi aktual dapat mencapai beberapa persen dari nilai yang diharapkan. Komponen presisi atau penyesuaian pasca-perakitan mengatasi masalah ini. Tanpa mereka, sirkuit akan melayang.

Sebuah contoh praktis menunjukkan skala permasalahannya. Osilator 1 MHz yang dibuat dengan ±10% komponen dapat melayang antara sekitar 950 kHz dan 1050 kHz. Sistem komunikasi seringkali memerlukan akurasi tingkat kilohertz. Penyimpangan ini tidak bisa diterima di sana. Desain RF presisi sering kali menyertakan komponen penyetelan yang dapat disesuaikan sebagai kompensasi. Pengaruh suhu memperburuk keadaan. Induktor inti ferit mengubah permeabilitas seiring suhu. Resistensi parasit pada induktor dan resistansi seri ekuivalen pada kapasitor mengurangi faktor kualitas Q pada frekuensi yang lebih tinggi. Pengurangan tersebut dapat menggeser frekuensi resonansi lebih jauh.

Toleransi yang lebih ketat memang membantu, namun ada konsekuensinya. Dalam induktor RF, toleransi seperti ±2% hingga ±5% menjadi sulit dicapai seiring dengan berkurangnya ukuran komponen. Keterbatasan ini mempengaruhi hasil produksi dan mengurangi stabilitas kinerja. Hal ini juga mempengaruhi seberapa akurat para insinyur dapat menyetel sirkuit resonansi.

Risiko Hasil Perakitan dan Ketidakcocokan

Ketidaksesuaian toleransi menimbulkan masalah nyata di lini produksi. Dua induktor dari batch yang sama mungkin berada pada ujung yang berlawanan dari rentang toleransinya. Satu sirkuit berfungsi. Yang berikutnya gagal. Ketidakkonsistenan ini meningkatkan tingkat pengerjaan ulang dan scrap.

Induktor cincin warna dengan pita toleransi yang longgar membuat risiko ini semakin buruk. Pita ini memberi tahu perakit kisaran nilai, tetapi bukan nilai sebenarnya dari bagian tertentu. Papan yang berisi induktor yang tidak cocok mungkin lulus uji fungsional pada satu unit dan gagal pada unit lainnya. Insinyur kemudian menghabiskan waktu untuk men-debug masalah yang berasal dari variasi komponen, bukan kesalahan desain.

Mencocokkan toleransi dengan aplikasi akan mengurangi risiko ini. Sirkuit tuning membutuhkan toleransi yang ketat. Sirkuit penyaringan sering kali menerima toleransi yang lebih longgar. Desainer yang memeriksa pita toleransi terhadap persyaratan sirkuit akan menemukan ketidaksesuaian sebelum produksi dimulai. Langkah ini melindungi hasil perakitan dan menjaga perilaku sirkuit tetap konsisten di setiap unit.

Efek DCR pada Kehilangan Daya dan Efisiensi

DCR, Panas, dan Peringkat Saat Ini

DCR adalah resistansi DC dari belitan induktor. Hambatan ini berasal dari kawat tembaga di dalam komponen. DCR yang rendah meminimalkan kehilangan daya dan pemanasan internal. Hubungannya mengikuti aturan sederhana: daya yang hilang sama dengan kuadrat arus dikali hambatan. Bahkan resistansi belitan beberapa miliohm dapat menghasilkan panas yang besar ketika induktor membawa puluhan atau ratusan ampere. Kerugiannya bertambah seiring dengan kuadrat arus.

DCR yang lebih tinggi berarti lebih banyak panas. Lebih banyak panas menurunkan peringkat arus aman. Seorang perancang yang mendorong induktor cincin warna melebihi arus yang diizinkan dapat memicu timbulnya panas, saturasi magnetik, dan hilangnya efisiensi. Komponen mungkin gagal. Untuk kinerja yang andal, para insinyur harus mempertimbangkan arus saturasi, kenaikan suhu, dan bahan inti induktor ketika membandingkan induktor daya untuk konverter buck atau boost.

Ukuran komponen memainkan peran utama di sini. Ukuran induktor SMD menentukan DCR, peringkat arus, ruang kepala saturasi, dan manajemen panas. Kemasan yang lebih kecil tidak dapat menghilangkan panas secara efektif. Ini juga membatasi luas penampang belitan. Gulungan kawat datar meningkatkan kepadatan pengepakan konduktor. Desain ini memungkinkan luas penampang konduktor lebih besar atau belitan lebih kompak untuk desain tertentu. Hasilnya adalah DCR yang lebih rendah dan kehilangan konduksi yang berkurang. Manfaat ini paling penting pada arus tinggi karena kerugian konduksi berskala dengan kuadrat arus.

Insinyur harus meninjau DCR panas, bukan hanya DCR suhu ruangan. DCR yang bergantung pada suhu meningkat seiring pemanasan komponen selama pengoperasian. Peningkatan ini semakin menambah kerugian. Mengurangi mekanisme kehilangan seringkali lebih efektif daripada mencoba menghilangkan panas setelah panas dihasilkan. Resistensi yang lebih rendah dapat mendukung peringkat arus termal yang lebih tinggi dalam ukuran paket tertentu. Peningkatan ini hanya berlaku jika saturasi, kenaikan suhu, tata letak PCB, dan persyaratan pendinginan juga terpenuhi.

Struktur pita Gujing yang dibentuk dalam seri DLGA menghasilkan kehilangan inti yang rendah dan pengoperasian yang dapat diandalkan dalam kondisi kerja berkelanjutan. Desain pita yang dibentuk meningkatkan efisiensi perakitan dan mendukung produksi otomatis.

Efisiensi dalam Desain Catu Daya

DCR secara langsung menggerakkan hilangnya konduksi DC pada magnet catu daya. Meminimalkan DCR adalah tujuan desain penting untuk setiap konverter yang efisien. DCR bukan satu-satunya sumber kerugian. Hilangnya belitan AC yang bergantung pada frekuensi akibat efek kulit dan jarak juga berkontribusi terhadap kenaikan suhu. Arus eddy dari bidang pinggiran dan kebocoran menambah kerugian yang lebih besar. Hilangnya inti menambah lapisan lain. Tingkat keparahan kerugian ini tergantung pada frekuensi peralihan, bentuk gelombang arus, geometri konduktor, distribusi medan, geometri celah, material inti, dan ayunan fluks.

Ketika induktansi meningkat, kerugian arus maksimum pada transistor switching berkurang. Perubahan ini meningkatkan efisiensi. Namun, induktansi yang lebih tinggi dapat meningkatkan kerugian dari resistansi DC kumparan dan mengurangi efisiensi. Desainer harus menyeimbangkan efek-efek yang bersaing ini.

Optimalisasi DCR harus diimbangi dengan rugi-rugi belitan AC, rugi-rugi inti, margin saturasi, dan struktur termal. Desain magnetik harus mencakup aliran panas melalui belitan, inti, alas, tembaga PCB, aliran udara, dan jalur heat-sink opsional. Desain induktor arus tinggi merupakan masalah desain termal dan juga masalah desain magnetik. Gulungan dan paket menentukan apakah komponen dapat bertahan dari arus kontinu di selungkup akhir.

Insinyur harus memeriksa kurva induktansi-versus-arus DC dan kurva induktansi-versus-arus selama seleksi. Kurva ini menunjukkan bagaimana induktansi turun pada bias DC. Persentase penurunan induktansi menunjukkan berapa banyak komponen yang hilang pada arus operasi. Perancang juga harus memeriksa kurva bias DC untuk mengetahui perilaku saturasi. Tinjauan cermat terhadap arus riak, arus puncak, dan arus RMS memastikan induktor memenuhi tuntutan aplikasi. Riak arus mempengaruhi hilangnya inti dan pemanasan. Pemilihan yang tepat mencegah hilangnya efisiensi dan menjaga pasokan listrik tetap stabil.

Konsekuensi Mengabaikan Toleransi dan DCR

Distorsi dan Ketidakstabilan Sinyal

Toleransi di luar spesifikasi menyebabkan distorsi sinyal, detuning, dan ketidakstabilan sirkuit. Sebuah induktor dengan nilai di luar rentang pengenalnya menggeser respons frekuensi rangkaian. Filter tidak lagi memblokir frekuensi yang benar. Sirkuit tuning menjauh dari titik resonansi targetnya. Hasilnya adalah kualitas sinyal menurun dan perilaku tidak dapat diprediksi.

Batas toleransi yang longgar menimbulkan ketidakpastian pada setiap unit yang dibangun. Satu papan mungkin berfungsi dengan sempurna. Yang berikutnya mungkin gagal. Variasi ini memaksa para insinyur untuk menghabiskan waktu men-debug masalah yang berasal dari inkonsistensi komponen, bukan cacat desain. Kontrol toleransi yang ketat mencegah masalah ini. Itu menjaga perilaku sirkuit tetap stabil di setiap proses produksi.

Biaya Overheating dan Pengerjaan Ulang

DCR yang berlebihan menyebabkan panas berlebih, kegagalan komponen, dan pengerjaan ulang yang mahal selama perakitan PCB. Untuk mencapai induktansi yang lebih tinggi, pabrikan sering kali menggunakan kawat yang lebih tipis atau lilitan belitan yang lebih banyak. Pilihan desain ini meningkatkan resistansi DC induktor. Peningkatan DCR meningkatkan kehilangan tembaga, khususnya kehilangan I²R. Peningkatan kerugian I²R menyebabkan induktor menjadi terlalu panas. Panas berlebih ini juga mengurangi efisiensi sirkuit secara keseluruhan.

DCR yang bergantung pada suhu memperburuk masalah. Saat komponen memanas selama pengoperasian, resistansinya semakin meningkat. Peningkatan ini semakin menimbulkan kerugian. Seorang desainer yang mengabaikan efek ini dapat menentukan induktor yang bekerja di bangku cadangan tetapi gagal di lapangan. Komponen tersebut mungkin melebihi ratingnya saat ini dan mengalami kerusakan permanen. Mengganti suku cadang yang rusak menambah biaya dan menunda produksi.

Sertifikasi IATF 16949 dan ISO 9001 Gujing serta keterlacakan proses penuh membantu mencegah masalah ini. Sistem ini memastikan setiap induktor memenuhi spesifikasi pengenalnya sebelum dikirim. Pemeriksaan kualitas yang ketat akan menangkap suku cadang di luar spesifikasi sebelum mencapai jalur perakitan. Perlindungan ini mengurangi pengerjaan ulang, skrap, dan kegagalan di lapangan. Desainer yang mengambil sumber dari pemasok bersertifikat menghindari biaya tersembunyi dari komponen yang tidak konsisten.

Memilih Induktor Cincin Warna untuk Perakitan PCB

Mencocokkan Toleransi dengan Kebutuhan Aplikasi

Persyaratan toleransi bervariasi berdasarkan fungsi sirkuit. Sirkuit penyetelan memerlukan toleransi yang ketat karena pergeseran induktansi kecil mengurangi tangki resonansi. Induktor cincin warna ±5% sesuai dengan aplikasi presisi ini. Sirkuit penyaringan mentolerir nilai yang lebih longgar. Bagian ±10% atau ±20% sering kali berfungsi dengan baik di sana. Perancang harus mencocokkan pita toleransi dengan sensitivitas rangkaian. Langkah ini mencegah biaya yang tidak perlu dan memastikan kinerja yang andal.

Nilai induktansi nominal memandu pemilihan awal. Insinyur kemudian memverifikasi bahwa kisaran toleransi tetap dalam batas yang dapat diterima untuk aplikasi tersebut. Tangki resonansi yang dirancang untuk 100 µH dapat menerima 95 µH hingga 105 µH. Induktor ±5% memenuhi kebutuhan ini. Bagian ±20% tidak. Memeriksa toleransi terhadap persyaratan sirkuit sebelum menyelesaikan tagihan material akan menghemat pengerjaan ulang dan melindungi hasil perakitan.

Memilih DCR dan Peringkat Saat Ini

Pemilihan DCR melibatkan pengorbanan. Resistansi DC yang lebih rendah membutuhkan kawat yang lebih tebal. Pilihan ini meningkatkan ukuran dan biaya paket. Pada frekuensi switching yang lebih tinggi, resistansi AC dapat mencapai 1,5 hingga 3 kali lipat nilai DC. Kerugian inti juga meningkat seiring dengan frekuensi. Desainer harus mengevaluasi faktor-faktor ini bersama-sama.

Pemeringkatan saat ini memerlukan perhatian pada beberapa parameter. Nilai arus termal berbeda dengan nilai arus saturasi. Insinyur harus memverifikasi keduanya. Aturan desain umum menurunkan arus saturasi sebesar 25% di bawah arus puncak kasus terburuk ketika suhu lingkungan tetap di bawah 50°C. Di atas 70°C, turunkan sebesar 35%. Arus DC menghasilkan rugi-rugi belitan. Arus riak menambah kerugian AC. Arus rms menentukan pemanasan total.

Contoh praktis menunjukkan mengapa kondisi lembar data penting. Konverter buck 12V-ke-3,3V/5A menggunakan induktor 10µH dengan arus saturasi 5,2A dan DCR 28mΩ. Bagian tersebut bekerja pada suhu 78°C sedangkan papan tetap pada suhu 45°C. Kehilangan inti pada 500kHz mencapai 340mW, hampir tiga kali lipat nilai lembar data. Beralih ke arus saturasi 10µH, 6,5A, induktor DCR 18mΩ dengan inti komposit mengurangi kerugian dan menurunkan suhu hingga 52°C.

Gujing menawarkan layanan OEM/ODM yang didukung oleh lebih dari 20.000 formulasi inti magnetik. Perusahaan menyediakan penyesuaian untuk nilai induktansi, dimensi, atau kinerja listrik tertentu. Induktor ini mendukung perakitan PCB yang efisien di banyak aplikasi.
Toleransi membentuk akurasi sirkuit dan hasil perakitan. DCR membentuk efisiensi dan kinerja termal. Desainer harus memverifikasi induktor terhadap kebutuhan aplikasi sebelum menyelesaikan bill of material. Periksa apakah nilai induktansi sesuai dengan perhitungan lembar data IC. Pastikan arus saturasi melebihi arus puncak setidaknya 30%. Pastikan arus termal melebihi arus beban kontinu setidaknya 20%. Pilih DCR terendah yang diperbolehkan berdasarkan anggaran dan ukuran. Pastikan frekuensi resonansi mandiri tetap jauh di atas frekuensi pengoperasian. Setiap induktor harus sesuai dengan tapak PCB dan menghilangkan panas dengan benar. Seimbangkan kinerja dengan biaya dan ketersediaan. Induktor yang dipilih dengan baik menjaga PCB tetap stabil, efisien, dan andal di setiap proses produksi.
