Panduan Lengkap Induktor Mode Umum untuk Peredam Kebisingan EMI

Ketika sistem elektronik menjadi lebih kecil, lebih cepat, dan lebih terintegrasi, interferensi elektromagnetik (EMI) telah menjadi salah satu tantangan paling umum yang dihadapi oleh para insinyur perangkat keras. Baik merancang peralatan otomasi industri, mengalihkan pasokan listrik, sistem pengisian kendaraan listrik, perangkat komunikasi, atau konverter energi terbarukan, para insinyur harus memastikan bahwa kebisingan listrik yang tidak diinginkan tidak mempengaruhi kinerja sistem atau mencegah produk memenuhi persyaratan kepatuhan EMC.

Di antara banyak komponen pasif yang digunakan untuk pengendalian kebisingan, Induktor Mode Umum memainkan peran penting. Dengan menekan kebisingan mode umum tanpa mempengaruhi sinyal diferensial secara signifikan, hal ini membantu meningkatkan integritas sinyal, meningkatkan keandalan sistem, dan menyederhanakan kepatuhan terhadap standar EMC internasional.

Tidak seperti banyak artikel yang hanya berfokus pada definisi dasar induktor mode umum, panduan ini mengambil perspektif teknik praktis. Kita akan membahas cara kerja induktor mode umum, di mana mereka harus digunakan, bagaimana struktur yang berbeda dibandingkan, dan faktor apa yang harus dievaluasi oleh para insinyur sebelum memilih komponen. Sepanjang artikel ini, teknologi terkait seperti Common Mode Choke, EMI Common Mode Choke, EMC Common Mode Choke, Power Inductor, SMD Inductor, Through Hole Inductor, dan solusi magnetik lainnya juga akan diperkenalkan jika diperlukan.

Baik Anda sedang mengembangkan produk baru atau mengoptimalkan desain yang sudah ada, memahami karakteristik induktor mode umum dapat meningkatkan kompatibilitas elektromagnetik secara signifikan sekaligus mengurangi risiko desain selama pengembangan produk.

Apa Itu Induktor Mode Umum?

Induktor Mode Umum, sering disebut sebagai Common Mode Choke, adalah komponen magnetik yang dirancang untuk menekan interferensi elektromagnetik mode umum sekaligus memungkinkan arus diferensial yang diinginkan lewat dengan impedansi minimal.

Tidak seperti induktor konvensional yang sebagian besar menyimpan energi, induktor mode umum dimaksudkan untuk menyaring kebisingan yang tidak diinginkan yang dihasilkan oleh sirkuit switching, konverter daya, antarmuka komunikasi, atau sumber elektromagnetik eksternal.

Prinsip pengoperasiannya relatif mudah. Dua belitan dililitkan pada inti magnet bersama. Selama operasi normal, arus diferensial yang mengalir melalui belitan menghasilkan medan magnet dalam arah berlawanan, menyebabkan keduanya saling menghilangkan. Akibatnya, sinyal diferensial mengalami impedansi yang sangat kecil.

Namun, ketika gangguan mode umum muncul pada kedua konduktor dengan arah arus yang sama, medan magnet akan memperkuat satu sama lain, menghasilkan induktansi yang jauh lebih tinggi. Peningkatan impedansi ini secara efektif menghalangi penyebaran kebisingan frekuensi tinggi melalui rangkaian.

Karena perilaku unik ini, Induktor Mode Umum telah menjadi komponen standar dalam:

1. Filter masukan daya AC

2. sistem tenaga DC

3. Mengalihkan pasokan listrik

4. Peralatan pengisian EV

5. Sistem kendali industri

6. Infrastruktur komunikasi

7. Elektronik medis

8. Konverter energi terbarukan

9. Perangkat elektronik konsumen

Berbeda dengan Induktor Daya biasa, yang utamanya menyimpan energi di dalam konverter DC-DC, induktor mode umum secara khusus dioptimalkan untuk peredam kebisingan elektromagnetik.

Mengapa EMI Menjadi Tantangan yang Lebih Besar Dari Sebelumnya

Peralatan elektronik saat ini beroperasi pada frekuensi peralihan yang jauh lebih tinggi dibandingkan produk yang dirancang satu dekade lalu. Efisiensi yang lebih tinggi sering kali mengakibatkan peningkatan emisi elektromagnetik.

Beberapa faktor berkontribusi terhadap tren ini.

Pertama, frekuensi peralihan pada pasokan listrik modern terus meningkat. Perangkat Gallium Nitrida (GaN) dan Silicon Carbide (SiC) memungkinkan konverter beroperasi pada ratusan kilohertz atau bahkan beberapa megahertz. Peralihan tepi yang lebih cepat menghasilkan spektrum EMI yang lebih luas yang dapat dengan mudah dipasangkan ke sirkuit sekitarnya.

Kedua, peralatan menjadi lebih kompak. Komponen ditempatkan berdekatan, meningkatkan kapasitansi parasit dan kopling induktif. Kebisingan yang dulunya hanya bersifat lokal, kini dapat menyebar ke seluruh sistem.

Ketiga, lebih banyak produk elektronik harus hidup berdampingan dalam lingkungan bersama. Pabrik industri, rumah sakit, fasilitas telekomunikasi, kendaraan listrik, dan rumah pintar semuanya memiliki banyak sistem elektronik yang beroperasi secara bersamaan. Oleh karena itu, pengendalian kebisingan yang efektif tidak lagi bersifat opsional.

Terakhir, peraturan EMC global terus berkembang. Produsen yang mencari akses pasar internasional harus memastikan produk mereka memenuhi persyaratan emisi yang semakin ketat.

Perkembangan ini menjelaskan mengapa EMI Common Mode Choke dan EMC Common Mode Choke telah menjadi komponen standar dalam desain sirkuit modern daripada tambahan opsional.

Bagaimana Cara Kerja Induktor Mode Umum?

Memahami mekanisme pengoperasian membantu para insinyur membuat keputusan desain yang lebih baik daripada memilih komponen hanya berdasarkan nilai induktansi.

Common Mode Choke yang khas terdiri dari dua belitan identik yang berbagi satu inti magnet.

Dalam kondisi pengoperasian normal:

1. Arus memasuki satu belitan.

2. Arus balik mengalir melalui belitan kedua.

3. Fluks magnetnya hampir hilang seluruhnya.

4. Sinyal daya yang berguna melewatinya dengan kerugian minimal.

Ketika gangguan mode umum muncul:

1. Kebisingan mengalir dalam arah yang sama melalui kedua belitan.

2. Fluks magnet bertambah.

3. Induktansi meningkat secara dramatis.

4. Interferensi frekuensi tinggi menghadapi impedansi tinggi.

5. Energi kebisingan sangat berkurang sebelum mencapai sirkuit sensitif.

Prinsip pengoperasian ini memungkinkan satu komponen membedakan antara sinyal listrik yang berguna dan interferensi yang tidak diinginkan tanpa memerlukan sirkuit aktif yang rumit.

Efektivitas Induktor Mode Umum bergantung pada beberapa faktor desain, termasuk:

1. Bahan inti

2. Simetri berliku

3. Induktansi kebocoran

4. Permeabilitas inti

5. Frekuensi operasi

6. Karakteristik saturasi

7. Stabilitas suhu

Karakteristik ini menjelaskan mengapa produk yang dirancang untuk otomasi industri mungkin berbeda secara signifikan dari solusi Induktor Otomotif atau komponen magnetik tingkat komunikasi.

Jenis Utama Induktor Mode Umum

Tidak semua induktor mode umum cocok untuk setiap aplikasi. Struktur yang berbeda dioptimalkan untuk lingkungan pengoperasian, metode pemasangan, dan peringkat arus yang berbeda.

Melalui Induktor Mode Umum Lubang

Choke Mode Umum Lubang Melalui tradisional tetap banyak digunakan dalam peralatan industri karena kekuatan mekaniknya yang sangat baik dan kemampuan arus yang tinggi.

Dibandingkan dengan perangkat yang dipasang di permukaan, komponen lubang tembus umumnya menawarkan:

1. Ketahanan getaran yang lebih baik

2. Inti magnet yang lebih besar

3. Kapasitas arus yang lebih tinggi

4. Masa pakai lebih lama di lingkungan yang keras

5. Pembuangan panas lebih mudah

Mereka sering ditemukan di:

1. Pasokan listrik industri

2. sistem UPS

3. Penggerak servo

4. Penggerak frekuensi variabel

5. Peralatan otomasi tugas berat

Banyak produsen juga menggabungkan desain ini dengan teknologi Through Hole Inductor untuk solusi filter daya yang lengkap.

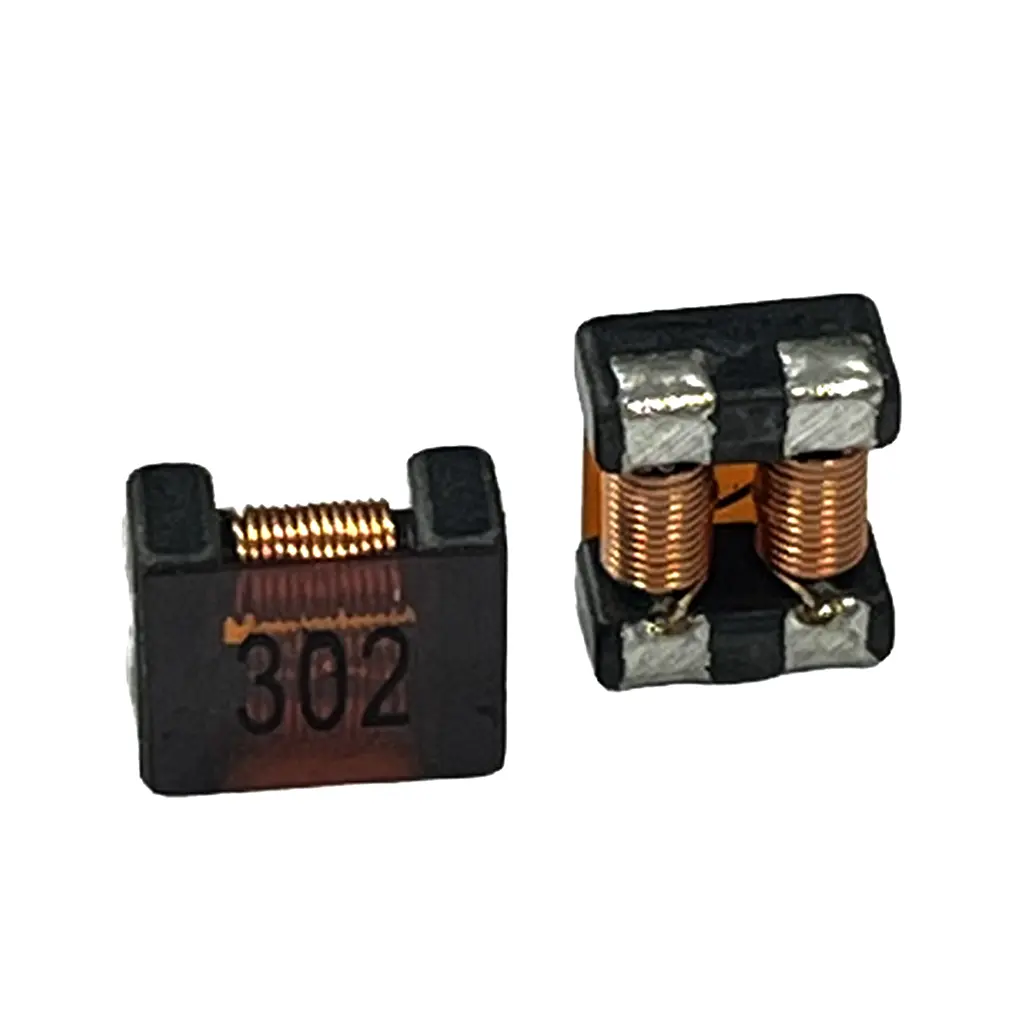

Induktor Mode Umum SMD

Ketika perangkat elektronik terus menyusut, produk SMD Common Mode Choke menjadi semakin penting.

Pemasangan di permukaan memberikan beberapa keuntungan praktis:

1. Perakitan PCB otomatis

2. Mengurangi biaya perakitan

3. Jejak kompak

4. Peningkatan konsistensi produksi

5. Kompatibilitas manufaktur berkecepatan tinggi

Teknik manufaktur Induktor SMD modern juga memungkinkan konsistensi dimensi yang sangat baik dengan tetap menjaga kinerja listrik yang stabil.

Aplikasi yang umum meliputi:

1. Elektronik konsumen

2. Perangkat rumah pintar

3. Modul komunikasi

4. Produk IoT

5. Peralatan medis portabel

Meskipun secara fisik lebih kecil dibandingkan versi lubang tembus, banyak SMD Common Mode Choke modern memberikan penekanan yang sangat baik pada rentang frekuensi yang luas.

Mode Umum Toroidal Tersedak

Toroidal Common Mode Choke dikenal luas karena efisiensi magnetiknya yang luar biasa.

Jalur magnetnya yang tertutup meminimalkan fluks kebocoran sekaligus memaksimalkan kopling magnet antar belitan.

Keuntungan utama meliputi:

1. Penekanan EMI yang luar biasa

2. Kebocoran magnetik rendah

3. Efisiensi tinggi

4. Induktansi stabil

5. Mengurangi kebisingan akustik

Karena karakteristik ini, struktur toroidal sering dipilih untuk:

1. Konverter industri

2. Peralatan energi terbarukan

3. Inverter surya

4. Sistem baterai berdaya tinggi

5. Penggerak motor

Insinyur sering menggabungkan solusi Induktor Toroidal dengan filter mode umum saat merancang sistem penekan EMI yang lengkap.

Mode Umum Ferit Tersedak

Ferit tetap menjadi salah satu bahan magnetik yang paling umum digunakan dalam filter interferensi elektromagnetik.

Ferrite Common Mode Choke menyediakan:

1. Permeabilitas tinggi

2. Karakteristik frekuensi tinggi yang luar biasa

3. Kerugian inti rendah

4. Performa listrik yang stabil

5. Keseimbangan biaya-kinerja yang baik

Bahan ferit sangat efektif dalam menekan kebisingan yang dihasilkan oleh sirkuit switching berkecepatan tinggi.

Mode Umum Nanokristalin Tersedak

Untuk aplikasi yang memerlukan permeabilitas sangat tinggi dan penekanan frekuensi rendah yang unggul, Nanocrystalline Common Mode Choke menjadi semakin populer.

Dibandingkan dengan bahan ferit konvensional, inti nanokristalin umumnya menyediakan:

1. Permeabilitas awal yang lebih tinggi

2. Redaman frekuensi rendah yang lebih baik

3. Kepadatan fluks saturasi lebih tinggi

4. Kerugian inti yang lebih rendah

5. Peningkatan stabilitas suhu

Karakteristik ini menjadikannya sangat cocok untuk:

1. Sistem energi terbarukan

2. Konverter industri besar

3. Elektronika daya arus tinggi

4. Peralatan yang terhubung ke jaringan

Meskipun tidak diperlukan untuk setiap aplikasi, teknologi nanokristalin telah menjadi pilihan penting dalam lingkungan EMI yang menuntut.

Induktor Mode Umum vs Mode Diferensial Tersedak

Salah satu kesalahpahaman paling umum di kalangan teknisi baru adalah asumsi bahwa Common Mode Choke dan Differential Mode Choke menjalankan fungsi yang sama.

Meskipun kedua komponen berkontribusi terhadap pengurangan EMI, keduanya menargetkan jenis interferensi yang sangat berbeda.

Induktor mode umum menekan kebisingan yang muncul secara bersamaan pada kedua konduktor relatif terhadap ground. Jenis interferensi ini sering kali berasal dari kapasitansi parasit di dalam perangkat switching atau konverter daya berkecepatan tinggi.

Sebaliknya, mode diferensial tersedak menekan kebisingan yang mengalir dalam arah berlawanan antara dua konduktor. Kebisingan diferensial biasanya dihasilkan oleh peralihan riak arus dan operasi konverter.

Dalam desain filter praktis, para insinyur sering kali menggabungkan kedua komponen tersebut. Filter EMI masukan lengkap mungkin mencakup:

1. Mode Umum Tersedak

2. Mode Diferensial Tersedak

3. X kapasitor

4. kapasitor Y

5. Solusi Power Choke tambahan

6. Landasan PCB yang dioptimalkan

Daripada bersaing dalam teknologi, komponen-komponen ini saling melengkapi untuk mencapai penekanan EMI yang komprehensif.

Parameter Utama yang Harus Dievaluasi Insinyur Sebelum Seleksi

Memilih Induktor Mode Umum tidak boleh didasarkan pada nilai induktansi saja. Sebuah komponen yang berkinerja baik dalam satu aplikasi mungkin gagal memenuhi persyaratan aplikasi lain jika kondisi pengoperasian kritis diabaikan.

Salah satu parameter pertama yang perlu dipertimbangkan adalah arus pengenal. Induktor harus menahan arus operasi kontinu maksimum tanpa membuat inti magnet menjadi jenuh. Setelah saturasi terjadi, impedansi turun tajam dan komponen kehilangan sebagian besar kemampuan peredam bisingnya. Untuk aplikasi yang melibatkan penggerak motor, konverter daya, atau peralatan industri, memilih Choke Mode Umum Arus Tinggi dengan margin arus yang memadai seringkali merupakan pendekatan yang lebih aman.

Rentang frekuensi pengoperasian juga sama pentingnya. Bahan magnetik yang berbeda menunjukkan karakteristik impedansi yang berbeda di seluruh spektrum frekuensi. Inti ferit biasanya bekerja dengan baik pada frekuensi tinggi, sedangkan bahan nanokristalin menawarkan redaman yang lebih kuat pada frekuensi yang lebih rendah. Mencocokkan material inti dengan frekuensi kebisingan dominan dapat meningkatkan efektivitas filter secara signifikan.

Pertimbangan mekanis juga tidak boleh diabaikan. Ruang PCB, metode pemasangan, kondisi termal, dan persyaratan getaran semuanya memengaruhi pilihan komponen akhir. Perangkat elektronik konsumen yang ringkas mungkin lebih menyukai SMD Common Mode Choke, sedangkan sistem kontrol industri sering kali mengandalkan desain lubang tembus yang lebih besar untuk meningkatkan stabilitas mekanis dan penanganan arus.

Terakhir, para insinyur harus mengevaluasi keandalan jangka panjang daripada hanya berfokus pada spesifikasi kelistrikan awal. Konsistensi material inti, presisi belitan, kualitas insulasi, dan kontrol manufaktur semuanya berkontribusi terhadap kinerja yang stabil sepanjang masa pakai produk. Memilih Produsen Induktor yang andal dengan pengalaman yang telah terbukti dalam produksi komponen magnetik dapat mengurangi variabilitas antar batch produksi dan meningkatkan keandalan produk secara keseluruhan.

Penerapan Induktor Mode Umum di Berbagai Industri

Salah satu alasan utama Induktor Mode Umum menjadi komponen standar dalam sistem elektronik modern adalah keserbagunaannya. Meskipun prinsip pengoperasian dasarnya tetap sama, prioritas desain sering kali berbeda-beda bergantung pada lingkungan aplikasi, karakteristik kelistrikan, dan persyaratan peraturan.

Daripada memilih induktor mode umum hanya berdasarkan nilai induktansi, insinyur berpengalaman mengevaluasi bagaimana kinerja komponen dalam kondisi operasi nyata. Level saat ini, frekuensi peralihan, suhu lingkungan, ruang pemasangan, dan standar EMC semuanya memengaruhi desain akhir.

Industri berikut menggambarkan mengapa struktur induktor mode umum yang berbeda terus berkembang seiring dengan kemajuan elektronika daya.

Mengalihkan Catu Daya

Peralihan catu daya adalah salah satu sumber EMI terkonduksi terbesar karena MOSFET daya dan perangkat semikonduktor celah pita lebar beralih pada kecepatan yang sangat tinggi. Transisi tegangan cepat menghasilkan arus mode umum yang mengalir melalui kapasitansi parasit ke saluran input AC.

Memasang EMI Common Mode Choke yang dipilih dengan benar pada input daya membantu mengurangi arus yang tidak diinginkan ini sebelum merambat melalui sistem kelistrikan.

Insinyur biasanya menggabungkan tersedak dengan kapasitor X, kapasitor Y dan komponen penyaringan lainnya untuk membentuk filter saluran lengkap. Dalam catu daya kompak, Induktor Daya juga dapat digunakan bersama mode umum tersedak untuk meningkatkan stabilitas konverter sekaligus mengurangi riak diferensial.

Aplikasi meliputi:

1. Catu daya AC-DC

2. Catu daya switching industri

3. Catu daya adaptor

4. Catu daya driver LED

5. Sistem tenaga telekomunikasi

Peralatan Otomasi Industri

Pabrik-pabrik modern sangat bergantung pada peralatan switching frekuensi tinggi seperti pengontrol PLC, penggerak servo, sistem robotik, dan inverter motor. Sistem ini sering kali beroperasi terus-menerus dalam lingkungan kelistrikan yang menuntut di mana kebisingan yang terpancar dan terpancar dapat mengganggu peralatan di sekitarnya.

Choke Mode Umum Arus Tinggi yang dipilih dengan cermat meningkatkan stabilitas sistem dengan mengurangi interferensi yang terjadi pada saluran listrik dan sinyal.

Peralatan industri juga cenderung memerlukan komponen yang mampu beroperasi pada rentang suhu yang luas dengan tetap mempertahankan induktansi yang stabil di bawah beban terus menerus. Inilah salah satu alasan mengapa banyak produsen terus memilih solusi Induktor Melalui Lubang dan inti magnetik yang lebih besar untuk aplikasi industri.

Aplikasi umum meliputi:

1. Penggerak frekuensi variabel (VFD)

2. Pengontrol motor servo

3. Lemari kontrol PLC

4. Robot industri

5. Sistem visi mesin

6. Peralatan otomasi pabrik

Kendaraan Listrik dan Elektronik Otomotif

Elektronik otomotif telah menjadi jauh lebih kompleks selama dekade terakhir. Kendaraan listrik kini mengintegrasikan banyak konverter berdaya tinggi, sistem manajemen baterai, pengisi daya terpasang, konverter DC-DC, dan unit kontrol motor dalam ruang yang relatif kompak.

Setiap konverter switching menjadi sumber EMI yang potensial.

Untuk memastikan pengoperasian yang stabil, perancang sering kali menggabungkan solusi Induktor Otomotif, Induktor Daya Otomotif, dan Otomotif Common Mode Choke di seluruh kendaraan.

Dibandingkan dengan elektronik industri, komponen otomotif menghadapi tantangan tambahan:

1. Kisaran suhu pengoperasian yang luas

2. Getaran terus menerus

3. Kelembaban tinggi

4. Umur panjang

5. Peraturan EMC yang ketat

6. Persyaratan keandalan yang tinggi

Oleh karena itu, banyak proyek otomotif menentukan komponen magnetik yang memenuhi persyaratan kualifikasi AEC-Q200. Bahan magnetik yang stabil, simetri belitan yang presisi, dan insulasi yang andal menjadi sama pentingnya dengan kinerja kelistrikan.

Aplikasi otomotif yang umum meliputi:

1. Pengisi daya di dalam pesawat

2. Sistem manajemen baterai

3. Konverter DC-DC

4. Modul pengisian EV

5. Sistem kemudi listrik

6. Jaringan komunikasi otomotif

Sistem Energi Terbarukan

Inverter surya, sistem penyimpanan baterai, dan konverter energi angin beroperasi pada kondisi tegangan tinggi dan arus tinggi sambil terus berpindah sepanjang hari.

Aplikasi ini menghasilkan gangguan yang signifikan karena arus switching yang besar dan topologi konverter yang kompleks.

Untuk peralatan energi terbarukan, para insinyur sering memilih solusi Toroidal Common Mode Choke, Energy Storage Inductor, dan High Current Power Inductor yang menggabungkan efisiensi magnetik yang sangat baik dengan kehilangan inti yang rendah.

Peralatan energi terbarukan yang umum meliputi:

1. Inverter surya

2. Konverter fotovoltaik

3. Sistem penyimpanan energi baterai

4. peralatan PC

5. Konverter tenaga angin

6. Mengisi infrastruktur

Seiring dengan meningkatnya kepadatan daya pada sistem energi terbarukan, permintaan akan komponen magnetik berkinerja lebih tinggi diperkirakan akan terus meningkat.

Elektronik Medis

Perangkat medis tidak hanya memerlukan kinerja kelistrikan yang andal tetapi juga emisi elektromagnetik yang sangat rendah.

Peralatan diagnostik, sistem pemantauan pasien, dan instrumen laboratorium sering kali beroperasi berdampingan dengan sirkuit elektronik yang sangat sensitif. Bahkan kebisingan konduksi dalam jumlah yang relatif kecil dapat mempengaruhi keakuratan pengukuran.

Oleh karena itu, solusi SMD Common Mode Choke yang ringkas sering digunakan di dalam peralatan medis yang ruang PCBnya terbatas sementara kinerja EMC tetap penting.

Peralatan Komunikasi

Perangkat keras komunikasi modern terus bergerak menuju kecepatan transmisi yang lebih tinggi.

Server, peralatan komunikasi optik, perangkat Ethernet industri, dan infrastruktur nirkabel semuanya mengandalkan pengiriman daya yang bersih untuk menjaga integritas sinyal.

Ferrite Common Mode Choke yang dirancang dengan baik membantu menekan interferensi yang terjadi sebelum mencapai sirkuit komunikasi sensitif, mengurangi kehilangan paket, dan meningkatkan stabilitas sistem secara keseluruhan.

Cara Memilih Induktor Mode Umum yang Tepat

Meskipun banyak produk mungkin memiliki nilai induktansi yang sama, kinerjanya dapat sangat berbeda dalam aplikasi sebenarnya. Memilih komponen yang tepat memerlukan keseimbangan kinerja kelistrikan, desain mekanis, dan keandalan jangka panjang.

Pertimbangan pertama harus selalu pada aplikasi itu sendiri, bukan pada spesifikasi katalog.

Evaluasi Sumber Kebisingan

Sebelum memilih komponen magnetik apa pun, para insinyur harus mengidentifikasi dari mana gangguan itu berasal.

Pertanyaan yang patut dipertimbangkan meliputi:

1. Apakah mode derau dominan adalah mode umum atau mode diferensial?

2. Perangkat switching mana yang menimbulkan interferensi?

3. Berapa frekuensi peralihannya?

4. Standar peraturan mana yang harus dipenuhi?

Memahami sumber kebisingan memungkinkan filter dirancang lebih efisien daripada mengandalkan komponen berukuran besar.

Pilih Bahan Inti yang Sesuai

Bahan inti sangat menentukan karakteristik impedansi pada rentang frekuensi yang berbeda.

Bahan ferit tetap cocok untuk banyak produk komersial karena memberikan kinerja frekuensi tinggi yang stabil.

Inti nanokristalin semakin banyak dipilih di mana diperlukan redaman frekuensi rendah yang lebih kuat atau permeabilitas yang lebih tinggi.

Untuk aplikasi arus yang sangat tinggi, karakteristik saturasi material menjadi sangat penting.

Konfirmasikan Nilai Saat Ini

Memilih komponen berukuran kecil dapat menyebabkan saturasi magnetik selama pengoperasian normal.

Setelah saturasi terjadi:

1. Induktansi menurun tajam.

2. Performa peredam bising menurun.

3. Kenaikan suhu meningkat.

4. Kinerja EMC menjadi tidak konsisten.

Memilih Choke Mode Umum Arus Tinggi dengan margin operasi yang memadai akan membantu mempertahankan kinerja yang stabil sepanjang siklus hidup produk.

Pertimbangkan Metode Instalasi

Struktur mekanis secara langsung mempengaruhi efisiensi produksi.

Untuk produksi PCB otomatis, solusi Induktor SMD umumnya menawarkan perakitan lebih cepat dan ukuran yang lebih kecil.

Industrial equipment requiring higher current capacity or stronger mechanical reliability often continues to use Through Hole Inductor designs.

The installation method should therefore match both electrical requirements and manufacturing processes.

Evaluate Thermal Performance

Temperature influences magnetic permeability, winding resistance and insulation reliability.

Applications operating inside enclosed cabinets or high-power converters should include adequate thermal margin when selecting magnetic components.

Designers should avoid selecting components based solely on room-temperature specifications.

PCB Layout Considerations for Better EMI Performance

Even the highest quality Common Mode Choke cannot compensate for poor PCB layout.

EMI performance depends on both component selection and circuit implementation.

Several design principles consistently improve filter effectiveness.

First, place the common mode choke as close as possible to the power entry point. Preventing noise from spreading across the PCB is usually more effective than attempting to suppress it later.

Second, minimize loop area. Larger current loops increase magnetic radiation and reduce filter performance.

Third, maintain symmetry between differential conductors. Unequal trace lengths may increase leakage inductance and reduce common mode attenuation.

Fourth, separate noisy switching circuits from sensitive analog or communication circuits whenever possible.

Finally, ensure grounding strategies are planned during the early stages of PCB design rather than after EMC testing reveals problems.

In practice, successful EMC performance is rarely achieved through one component alone. It results from the combined optimization of magnetic components, PCB layout, grounding, shielding and enclosure design.

Common Mistakes Engineers Should Avoid

Many EMC issues are caused not by component defects but by inappropriate selection or system-level design decisions.

One common mistake is choosing a component solely according to inductance value. While inductance is important, parameters such as rated current, saturation characteristics, impedance curve and operating frequency are equally significant.

Another frequent error involves ignoring temperature rise. Components tested under laboratory conditions may experience substantially higher temperatures inside enclosed industrial equipment.

Some designers also underestimate the influence of PCB routing. A well-designed EMC Common Mode Choke may provide limited improvement if noisy traces bypass the filter entirely.

It is also common to overlook manufacturing consistency. Differences in core material quality, winding accuracy and insulation processes can lead to noticeable variations between production batches. Working with an experienced Inductor Manufacturer capable of maintaining consistent manufacturing standards helps reduce these risks during mass production.

Finally, engineers sometimes apply identical filter designs across different products without evaluating each application's specific EMI characteristics. Although similar circuits may appear interchangeable, differences in switching frequency, cable length or enclosure construction can significantly affect overall EMC performance.

Why Manufacturing Quality Matters in Common Mode Inductor Performance

The electrical characteristics shown in a datasheet represent only one aspect of a Common Mode Inductor. In practical applications, long-term reliability depends just as much on manufacturing quality as on the initial design.

Two components may have identical nominal inductance values, yet perform differently after months or years of operation because of variations in materials, winding precision, insulation systems, or production consistency. For engineers developing industrial equipment, automotive electronics, or renewable energy systems, these differences can directly influence EMC performance, product reliability, and maintenance costs.

Several manufacturing factors deserve particular attention during supplier evaluation.

Core Material Consistency

The magnetic core determines how effectively a common mode inductor suppresses high-frequency interference. Variations in permeability, saturation characteristics, or core density can alter impedance across the operating frequency range.

Reliable manufacturers maintain strict control over raw material selection and incoming inspection to ensure consistent magnetic properties between production batches. This is particularly important for Ferrite Common Mode Choke and nanocrystalline designs used in demanding EMI environments.

For equipment expected to operate continuously over many years, consistent core quality helps maintain stable common mode inductance throughout the product lifecycle.

Winding Accuracy and Magnetic Balance

The effectiveness of a Common Mode Choke depends on the symmetry of its windings.

Even small differences between the two coils may increase leakage inductance, reduce common mode attenuation, or introduce unnecessary differential mode effects. Precision winding equipment and well-controlled manufacturing processes help ensure balanced electrical performance.

For high-frequency applications, maintaining accurate winding geometry becomes even more important because parasitic capacitance and leakage flux have a greater influence on EMI suppression.

Insulation Reliability

Many electronic systems operate under elevated voltages, high humidity, or frequent thermal cycling.

Reliable insulation between windings protects both electrical safety and long-term stability. High-quality insulation materials also reduce the risk of degradation caused by vibration, moisture, or repeated temperature changes.

This consideration is especially important for applications such as:

1. Industrial automation

2. EV charging equipment

3. Renewable energy converters

4. Medical power supplies

5. Communication infrastructure

Process Control During Production

Stable production processes are essential for maintaining consistent electrical performance.

Professional manufacturers typically implement quality control throughout multiple production stages, including:

1. Raw material inspection

2. Automated winding verification

3. Core assembly inspection

4. Electrical parameter testing

5. Hi-pot and insulation testing

6. Visual inspection

7. Final sampling before shipment

These procedures reduce variation between production lots and help ensure that every component performs as expected once integrated into customer equipment.

When Should You Consider a Custom Common Mode Inductor?

Standard catalog products satisfy the needs of many applications. However, certain projects require electrical or mechanical characteristics that are difficult to achieve with off-the-shelf components.

A Custom Common Mode Choke may provide better performance when engineers face challenges such as:

1. Limited PCB space

2. Higher current requirements

3. Unique mounting structures

4. Special impedance curves

5. Wide operating temperature ranges

6. Industry-specific EMC standards

Custom development also allows optimization of core materials, winding structures, insulation systems, and package dimensions according to the requirements of the final application.

For example, an EV charging module may prioritize high current capability and thermal performance, while a communication device may focus on minimizing parasitic capacitance and improving high-frequency attenuation. Although both products require common mode filtering, their design priorities differ considerably.

Working with an experienced Custom Inductor supplier early in the development process often shortens the design cycle by reducing repeated EMC testing and PCB redesign.

Common Mode Inductors and Other Magnetic Components

A common mode inductor rarely works in isolation. Modern electronic systems usually employ multiple magnetic components, each serving a different function within the power or signal path.

A complete design may include:

1. Power Inductor for energy storage

2. Integrated Inductor for compact DC-DC converters

3. Shielded Inductor for reduced magnetic radiation

4. Through Hole Inductor for high-current industrial applications

5. SMD Inductor for compact PCB layouts

6. Power Choke for differential filtering

7. Transformer assemblies for voltage conversion

Selecting the appropriate combination of components enables engineers to balance efficiency, thermal performance, EMC compliance, and available installation space.

As electronic systems continue to increase in power density, cooperation between different magnetic components becomes increasingly important.

Future Trends in Common Mode Inductor Technology

The next generation of electronic equipment places higher expectations on passive magnetic components than ever before.

Several industry trends are driving continuous innovation in Common Mode Inductor design.

Higher Switching Frequencies

Penerapan teknologi semikonduktor GaN dan SiC memungkinkan konverter beroperasi pada frekuensi yang jauh lebih tinggi dibandingkan perangkat silikon konvensional.

Meskipun hal ini meningkatkan efisiensi dan mengurangi ukuran sistem, hal ini juga meningkatkan interferensi elektromagnetik. Desain Choke Mode Umum Frekuensi Tinggi di masa depan akan memerlukan material inti yang lebih baik yang mampu mempertahankan impedansi stabil di rentang frekuensi yang lebih luas.

Kepadatan Daya Lebih Tinggi

Pasokan listrik, elektronik otomotif, dan peralatan energi terbarukan terus menghasilkan lebih banyak listrik dalam wadah yang lebih kecil.

Untuk mendukung perkembangan ini, komponen magnetik menjadi lebih kompak dengan tetap mempertahankan kemampuan arus yang tinggi. Peningkatan desain termal dan teknik penggulungan yang dioptimalkan akan tetap menjadi bidang pengembangan utama.

Elektrifikasi dan Energi Terbarukan

Kendaraan listrik, sistem fotovoltaik, instalasi penyimpanan baterai, dan infrastruktur pengisian daya terus berkembang di seluruh dunia.

Aplikasi ini memerlukan Otomotif Common Mode Choke, Vehicle Grade Common Mode Inductor, dan komponen magnetik arus tinggi yang mampu beroperasi dalam kondisi lingkungan yang menuntut.

Ketika sistem konversi daya menjadi lebih canggih, permintaan akan solusi penindasan EMI yang canggih akan terus meningkat.

Peningkatan Otomatisasi di Manufaktur

Produksi komponen magnetik modern semakin bergantung pada peralatan penggulungan otomatis, sistem inspeksi presisi, dan manajemen kualitas digital.

Konsistensi manufaktur yang lebih tinggi menguntungkan pelanggan dengan meningkatkan stabilitas kelistrikan, mengurangi variasi produk, dan mendukung kebutuhan produksi skala besar.

Memilih Mitra Manufaktur yang Tepat

Pemilihan komponen lebih dari sekadar memilih nomor komponen yang sesuai. Keberhasilan proyek jangka panjang juga bergantung pada kemampuan mitra manufaktur.

Saat mengevaluasi Produsen Induktor, teknisi dan tim pembelian sering kali mempertimbangkan faktor-faktor seperti:

1. Pengalaman pengembangan produk

2. Konsistensi manufaktur

3. Sistem manajemen mutu

4. Dukungan teknik

5. Kemampuan penyesuaian

6. Kapasitas produksi

7. Dokumentasi teknis

8. Stabilitas pasokan jangka panjang

Proyek yang melibatkan otomasi industri, elektronik otomotif, peralatan komunikasi, dan energi terbarukan seringkali memerlukan kolaborasi teknis yang berkelanjutan daripada sekadar membeli komponen standar.

Karena alasan ini, perusahaan sering kali lebih memilih bekerja sama dengan pemasok yang mampu menyediakan produk standar dan solusi magnetis yang disesuaikan.

Produsen yang menawarkan portofolio luas—termasuk Induktor Mode Umum Gujing, Induktor Daya Gujing, Induktor SMD Gujing, Induktor Lubang Melalui Gujing, Induktor Terintegrasi Gujing, dan solusi Komponen Magnetik Gujing lainnya—dapat mendukung berbagai tahap pengembangan produk dengan lebih baik sekaligus menyederhanakan manajemen pemasok untuk proyek OEM dan ODM.

Kesimpulan

Ketika produk elektronik menjadi lebih kuat, kompak, dan saling berhubungan, pengendalian interferensi elektromagnetik telah menjadi bagian penting dari desain sirkuit daripada pertimbangan tahap akhir. Induktor Mode Umum yang dipilih dengan benar membantu menekan kebisingan yang terjadi, meningkatkan kompatibilitas elektromagnetik, melindungi sirkuit sensitif, dan berkontribusi terhadap keandalan sistem jangka panjang.

Memilih solusi yang tepat melibatkan lebih dari sekadar membandingkan nilai induktansi. Insinyur harus mengevaluasi peringkat arus, frekuensi pengoperasian, bahan magnetik, karakteristik termal, metode pemasangan, dan kualitas produksi secara bersamaan untuk memastikan komponen sesuai dengan kondisi pengoperasian aplikasi yang sebenarnya.

Baik proyek tersebut melibatkan otomasi industri, konversi daya, peralatan komunikasi, sistem energi terbarukan, atau elektronik otomotif, memilih komponen magnetik yang dapat diandalkan dan bekerja sama dengan Produsen Induktor Gujing yang berpengalaman dapat menyederhanakan pengembangan sekaligus meningkatkan konsistensi produk.

Untuk aplikasi yang memerlukan produk standar atau solusi magnetis khusus, portofolio yang mencakup Induktor Mode Umum Gujing, Induktor Daya Gujing, Induktor SMD Gujing, Induktor Otomotif Gujing, Induktor Kustom Gujing, dan Induktor Gujing lainnya memberikan opsi fleksibel bagi para insinyur untuk mengatasi tantangan EMC yang terus berkembang di berbagai industri.
